| 试验项目 | IPX1 | IPX2 |
| 试验时间 | 10min | 4个方位每个2.5min， 受测物倾斜15° |
| 滴水量 | 1.0+0.50/min | 3.0+0.50/min |
| 滴雨间距 | 200mm | |
| 滴雨面积 | 依试样大小定制 | |
| 滴水间距 | 可升降调节，最大间距约1000mm | |
| 针嘴间距 | 20*20mm | |
| 针嘴孔径 | Φ0.4mm | |
| 试验载台 | 转速3~5 r.p.m，转速可调； 试验台水平面可调15°（对应IPX2测试要求） |
|
|

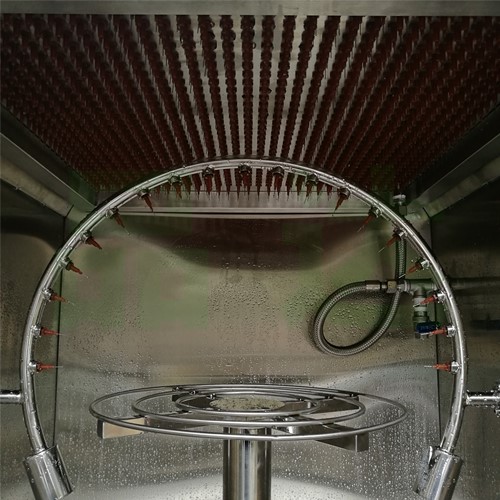

IPX1 IPX2滴水淋雨试验箱参考样式
 |
||
| 试验项目 | IPX3、IPX4 |
| 孔位及孔数 | 总共121个孔 黄铜制作 |
| 外径 | Ф102mm |
| 球面直径 | Ф75.5mm |
| 孔径 | Ø0.5mm |
| 试验时间 | 1min/m2,至少5min |
| 水流量 | 10L/min±5% |
| 压力 | 约100kPa |
| IPX3/IPX4等级切换 | 挡板遮挡喷头三分之一处，即为IPX3试验 |
|
IPX3 IPX4 花洒喷水试验箱参考样式
 |
|
| 试验项目 | IPX5 | IPX6 | IPX6K |
| 喷嘴内径 | Φ6.3mm | Φ12.5mm | Φ6.3mm |
| 水流量 | 12.5L/min±5% | 100L/min±5% | 75L/min±5% |
| 压力 | 约100kPa | 约100kPa | 约1000kPa |
| 喷头数量 | 1 | 1支 | 1支 |
| 试验时间 | 1min/m2，至少3min | ||
| 试验载台 | 转速3~5 r.p.m，转速可调； | ||
|

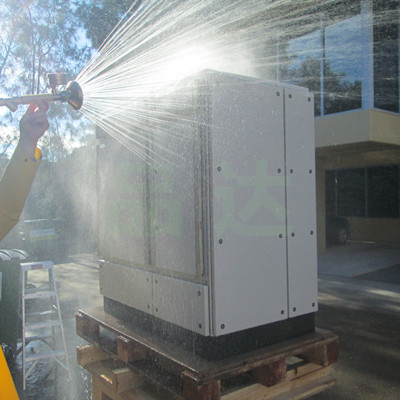

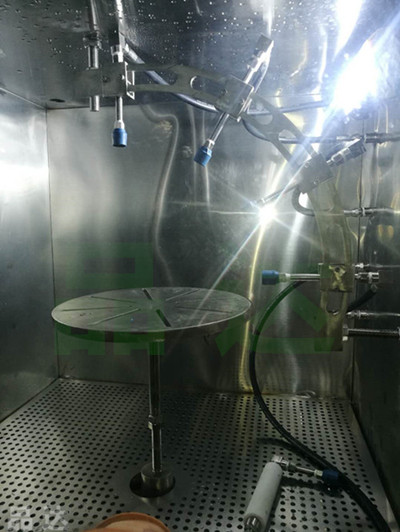

IPX5 IPX6 IPX6K 喷水冲水试验箱参考样式
 |
|||
| 内部尺寸 | 依试样大小定制 |
| 试验时间 | 30min，或自定 |
| 试验要求 | 产品顶部离水面≥15cm；产品底部离水面≥100cm |
| 箱体材料 | 304不锈钢 |
| 水箱水位控制 | 不锈钢浮球，溢水孔配合 |
| 水源 | 去离子纯水或自来水 |
|

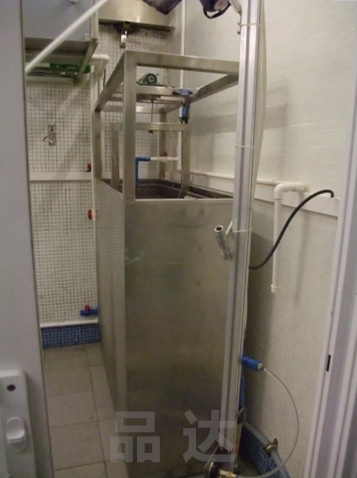

IPX7 浸水试验箱参考样式
 |
|
| 内尺寸 | 依试样大小定制 |
| 罐体材料 | SUS304#不锈钢罐 |
| 水深模拟 | 30m～300m依需求定制 |
| 压力控制 | 电子式压力计、PLC、人机界面 |
| 精度控制 | 0.01kg |
| 压力偏差 | ±10% |
| 试验时间 | 时间可调 |
|
IPX8 加压浸水试验箱参考样式
 |
|
| 水流量 | 14~16L/min |
| 水压值 | 8~10MPa |
| 水温值 | 80±5℃ |
| 冲击力 | 0.9~1.2N |
| 试验时间： | 30s（可设定），4个角度共120s，或是相应设定值。 |
| 喷水环角度 | 0°，30°，60°，90° |
|

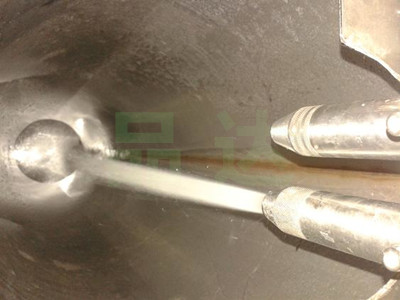

IPX9 IPX9K 高温高压强喷防水试验箱参考样式
|
|
