产品用途: 该产品适用于外部照明和信号装置及汽车灯具外壳防护试验检测。

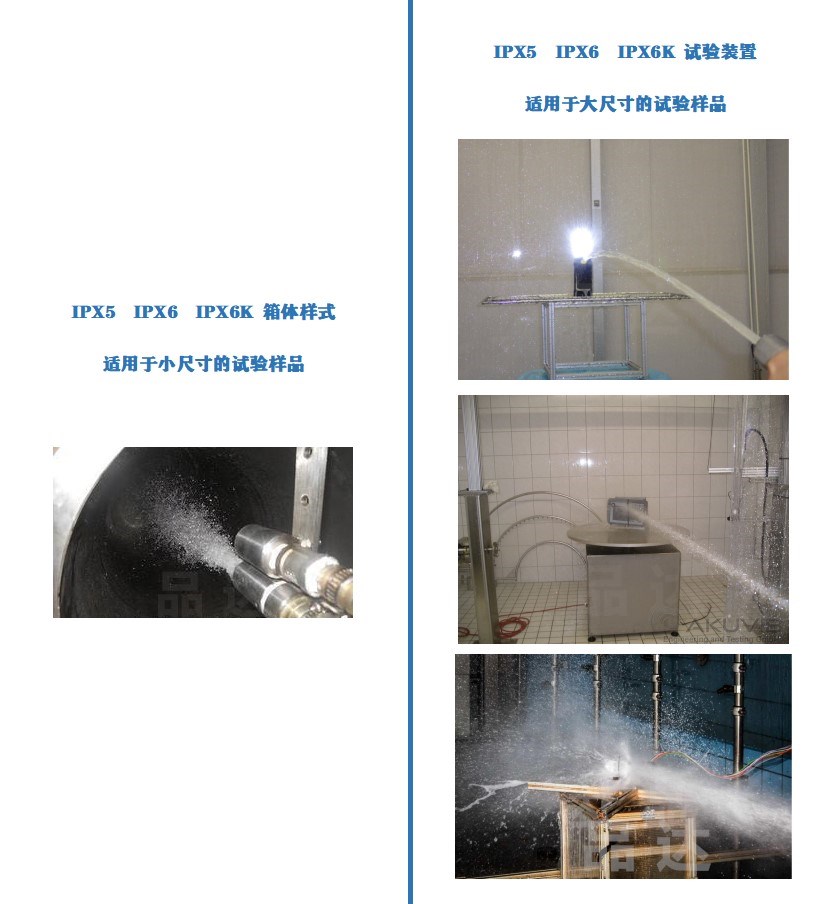

产品特点：本设备将喷水区与样品区用密封的形式链接，这样水不会喷洒到室外，并且设计了水循环系统，喷洒出来的水能循环利用，大大节约了试验成本。IPX5 IPX6淋雨试验装置可以满足防护等级IPX5 IPX6

一、IPX5 IPX6淋雨试验装置技术规格：

试验项目	IPX5	IPX6
喷嘴内径	Φ6.3mm	Φ12.5mm
水流量	12.5L/min±5%	100L/min±5%
压力	约100kPa	约100kPa
喷头数量	5支，针对大尺寸产品适用，喷头开启数目可设定。	2支，针对大尺寸产品适用，喷头开启数目可设定。
喷射间距	受测试样离喷头2.5〜3.0米；喷头有专用支架固定，可自由摆动喷水，省支人工，以及人为不确定性.
喷头连接方式	螺纹连接，与水管采用活套连接，操作简单方便
喷头支架	喷头固定在支架上，高1000～1500mm可调。
喷头材料	304不锈钢
喷头连接软管	带不锈钢丝进口透明软管
试验时间	1min/m2，至少3min
试验载台	转速3~5 r.p.m，转速可调；

二、IPX5 IPX6淋雨试验装置水压控制系统

装置说明及组成说明：

本装置按IEC、DIN、ISO、《GB/T4208-2017外壳防护等级IP代码》中技术要求IPX5、IPX6（第二特征数字5及第二特征数字6）设计制造。

装置组成：

试验装置由加压水泵、调减压阀、流量调节器、电控柜、水管、分流装置及喷射支架和水箱等组成,水可循环利用

三、IPX5 IPX6淋雨试验装置电路控制系统

1、采用变频器控制转速有效保证试验按标准运行。

2、配备水过滤器。

3、进口执行元器件。

四、IPX5 IPX6淋雨试验装置保护系统

无熔丝保护开关、过载、漏电、全护套式接线端子，具有自动关机等保护。
