GJB150.8A军标淋雨试验箱

GJB150.8A军标淋雨试验箱：概述

主要参考标准

l GJB150.8A-2009 军用装备实验室环境试验方法第8部分：淋雨试验
l MIL-STD-810G 506.4Rain淋雨试验

积雨/渗透雨水对装备所产生的影响：

l 造成某些材料的强度降低、泡胀；
l 增加装备重量、改变热交换；
l 锈蚀可能性增大，腐蚀甚至霉菌生长；
l 使电气和电子设备故障率升高、失效或不安全；
l 造成装备内部结冰，使元器件膨胀或破裂造成缓慢性退化和功能失效。

1. GJB150.8A军标淋雨试验箱：概述

设备名称	军标淋雨试验箱
设备型号	MAX-GJB150.8A
试验标准	GJB 150.8A-2009 “程序I降雨和吹雨”
内箱尺寸	D1000×W1000×H1000mm ≥1.0m³
外形尺寸	请以实物为准

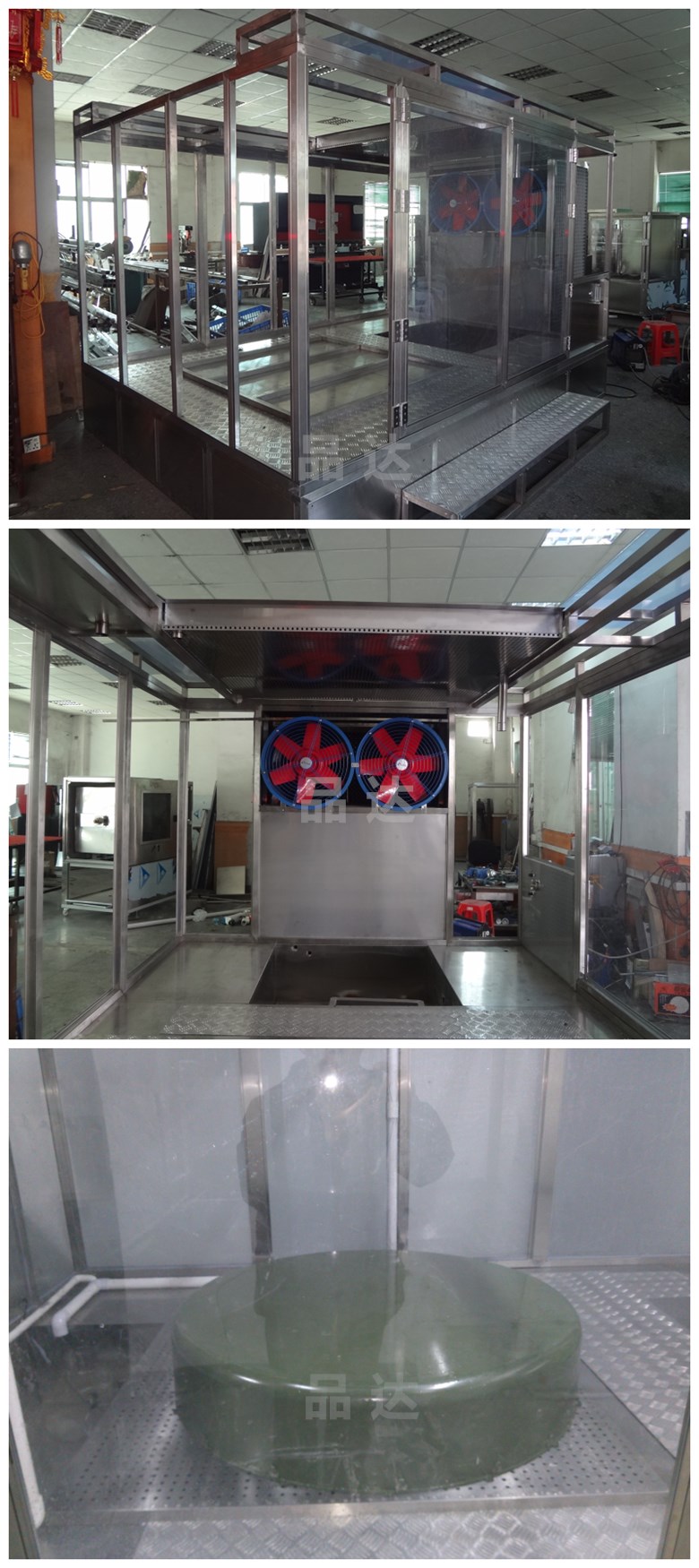

说明	Ø 试验室由滴雨盘、风机、旋转载台、控制箱、供水系统等部分组成。 Ø 因装备尺寸过大等原因，利用“程序I”不能充分进行试验的装备，应考虑“程序II”，“程序II”的可信度高于“程序I”。

2. GJB150.8A军标淋雨试验箱：参数

吹风截面积	约W1000×H1000mm
滴雨面积	约D800×W800mm
滴雨针嘴	20×20mm间隔点阵布置滴雨针嘴雨滴直径0.5~0.45mm 针嘴外径约1.0mm 针嘴内径0.5~0.6mm
降雨强度	1.7mm^+0.50/min
风速	≥18m/s 使雨水具有从水平方向到45°的变化，并均匀扑打在试件的一侧面；
滴雨间距	“程序I”试验时：试件顶部离针头间距≥450mm
试件预热	为使“试件”内部产生负压，更好检测其水密性，试件温度应高于水温10℃。
试验时间	单个面淋雨时间≥30min；时间可调
试样尺寸	待议
试样重量	待议
自来水水压	0.1～0.2Mpa,
滴雨盘清洁	试验完毕后，吹干水盘针残留余水，时间可设定，气压0.6Mpa，气源客户自备。

3. GJB150.8A军标淋雨试验箱：其它

通用转盘系统	l 转盘直径：400mm l 转盘转速：3~5转/分钟，可调。 l 载台承重：≤ kg（或指定重量），超轻试件可用扎带、钳类工具、或是客户自行定制夹具固定。 l 转盘材料：304不锈钢，激光切割而成，客户受测品可由定制夹具固定，或扎带绑定。 l 带电测试：配防水插座（选配） l 转盘高度：可调节高度，调节机构为螺杆原理。 l 转盘材料：304不锈钢 l 转盘动力系统：东元电机+减速系统+变频器
控制系统	采用西门子触摸屏和PLC及步进闭环控制系统 l 水泵流量控制：采用变频器调速 l 触摸屏：西门子 7寸真彩 l PLC：西门子 l 保护装置：漏洞保护、缺水保护、过载保护、安全距离保护。
电源	l 安装功率：约15.5kW·h l AC380V三相R、S、T、N +保护接地 l 电压允许波动范围：5% l 频率允许波动范围：（50±0.5）Hz l TN-S方式供电或TT方式供电 l 保护地线接地电阻小于4Ω l 用户为安装现场的设备配置相应容量的空气或动力开关，且此开关只独立控制本设备使用。
