MAX-IP防水测试设备

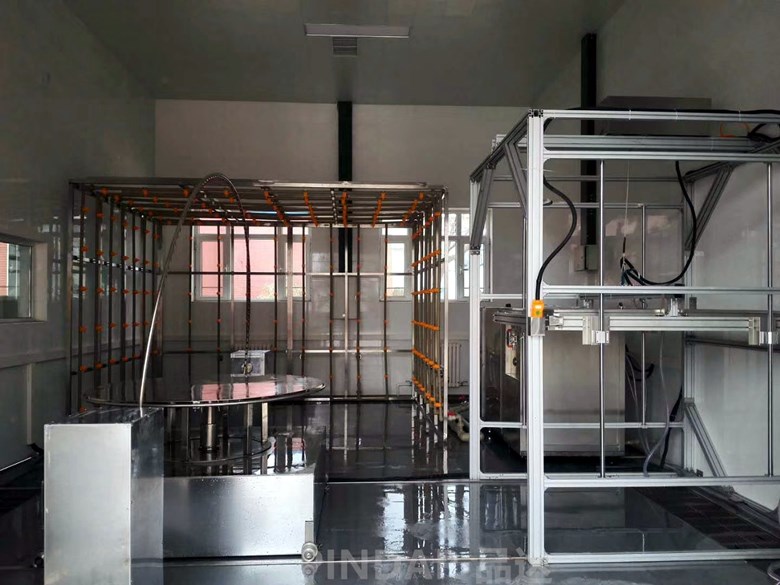

防水测试设备,分为箱体式和大型淋雨试验室,本设备接受定制(客户自备附实验室装修示意图),喷淋系统:由水泵、水压表、固定式喷管支架组成。

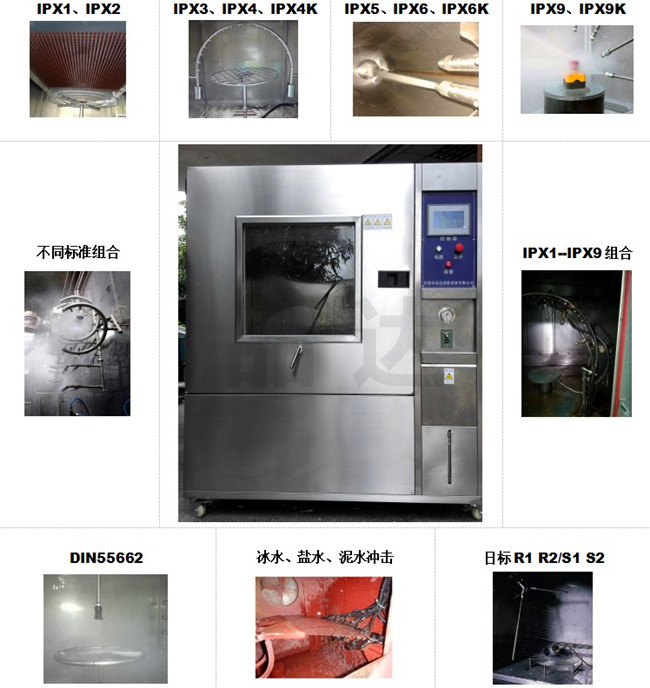

(1)IPX1/IPX2防水测试设备,滴水试验装置
1、滴水面积:1000X1000X高120MM
2、滴水针孔:直径0.4mm
3、针孔距距:20x20mm
4、滴水时间:1-99mm 每分钟或更多可以通过触摸屏设置
5、滴水高度:样品距离针头200MM,滴水盘最大离地高度1000mm,可调节

(2)IPX3/IPX4/IPX4K防水测试设备,溅水试验装置
1、摆管:半径200~1600mm(标配)其他尺寸也可定制。
2、摆管内径:¢16MM
3、喷头内孔:0.4MM
4、喷水孔距离:50MM
5、摆管材料:304不锈钢工业管
6、喷嘴夹角:IPX3:120°,IPX4/IPX4K:180°

(3)IPX3/IPX4防水测试设备,手持式喷水试验装置
    主要用于测试大尺寸样品
1、孔径:0.5Mm
2、喷孔数量:121个
3、中间孔1、内两圈24个孔夹角30°、外四圈96个孔夹角15°。
4、喷头球面直径:S¢75.5Mm
5、喷头材料:不锈钢

(4)IPX5/IPX6/IPX6K防水测试设备,喷水试验装置
1、IP56喷淋系统:IP5喷头1个,IP6喷头1个
2、喷头孔径:IPX5:¢6.3MM,IPX6::12.5MM,IPX6K:¢6.3MM,
3、喷头连接方式:螺纹连接,与水管采用活套连接,操作简单方便
4、喷水流量:IP5:12.5L/M ±0.625L , IP6:100L/M±5L , IPX6K:750L/M±3.75L
5、喷射时间:通用标准3分钟,或更多时间可设定。

(5)IPX7/IPX8防水测试设备,浸水试验装置
1、符合:IPX7、IPX8标准
2、容器:SUS304#不锈钢罐
3、水深模拟:1~1000米水深模拟
4、箱体、罐体尺寸:以试样尺寸大小定制

(6)IPX9/IPX9K防水测试设备,高压喷水试验装置
1、水流量:15 ± 1L/min
2、水压值:水压以水流量为基准进行调校,应控制在8~10MPa范围之间,
3、水温值:80 ± 5℃
4、水冲击力值:0.9~1.2N(此外选配项)
5、试验时间:30s;时间可设定;4个角度共120s;或是相应设定值。

(7)防水测试设备水箱
1、内箱直径:800mm,高度1500mm
2、箱体材料:304不锈钢,厚度2mm
3、水位:透明软管,陪不锈钢尺观察水位,标尺1.5M
4、水箱水位控制:不锈钢浮球,溢水孔配合

(8)防水测试设备通用转盘系统
1、转盘直径:300mm,500mm各一个
2、转盘转速:1-3转/分钟,可调。
3、转盘角度:可倾斜15度(配角度盘壹个)
4、转盘材料:304不锈钢,激光切割而成,配绑带固定样品。
5、带电测试:配防水插座(预先注明)
6、转盘高度:双层可调节高度,调节机构为螺杆原理。
7、转盘移动性:四个万向脚轮任意移动,带刹车。
8、转盘材料:304不锈钢
9、转盘动力系统:东元电机+减速系统+变频器

(9)防水测试设备控制系统
1、采用触屏和PLC及伺服电机控制系统
2、水泵流量控制:采用变频器调速
3、喷水流量:通过流量计可触摸屏直接设定
4、触摸屏:MGCE  7寸 真彩
5、PLC:信捷
6、控制功能:滴水盘上下高度、摆管角度、喷水流量、转盘转速、测试时间设定、滴水盘自动排水并吹干。
7、保护装置:漏洞保护、缺水保护、过载保护、安全距离保护。
8、摆管电机:台达伺服马达
