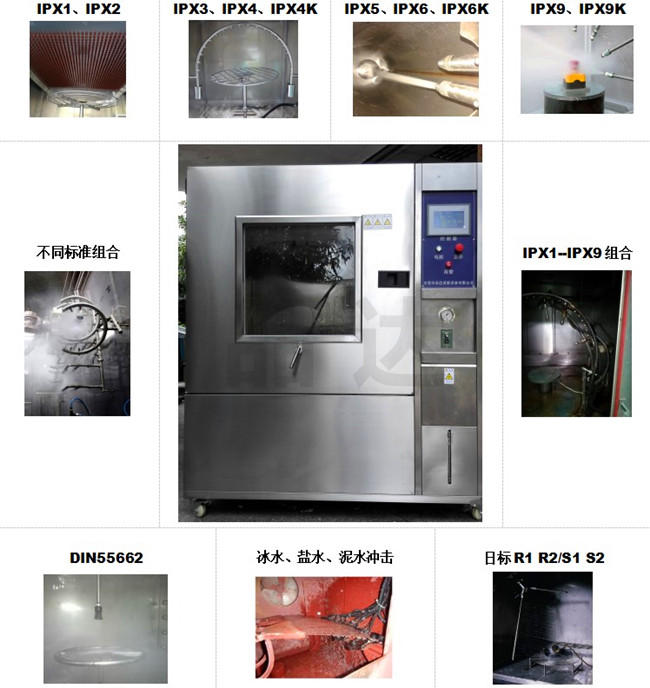

IPX1-IPX9防水试验箱

IPX1-IPX9防水试验箱概述



     防水试验箱主要适用于各类产品做外壳防护等级测试,根据相应《外壳防护等级(IP代码)》设计制造,适用于电气产品进行第二位特征数字为:IPX1~IPX9K等级的防水试验。

设备名称

防水试验箱

设备型号

MAX-IPX1~IPX9K

试验等级

IPX1、IPX2、IPX3、IPX4、IPX4K、IPX5、IPX6、IPX6K、IPX7、IPX8、IPX9K

(其中IPX7、IPX8为单独的水箱和罐体)

内箱容积

D1000 × W1000 × H1000 mm;1.0m3

外箱尺寸

约D1400/D3900 × W1500 × H2000 mm






IPX1-IPX9防水试验箱参数



  • IPX1 IPX2滴水试验



试验项目

IPX1

IPX2

试验时间

10min,或自定义

4个方位每个2.5min,倾斜15°

滴水量

1.0+0.50/min

3.0+0.50/min

滴雨间距

200mm

滴雨面积

漏水面积:800 × 800mm,

滴水间距

可试节,最大间距约700mm

针嘴间距

20*20mm

针嘴孔径

Φ0.4mm

试验载台

转速3~5 r.p.m,转速可调;试验台水平面可调15°

空气压力清洁

试验完毕后,自动排干滴水箱水,然后喷气3分钟;



  • IPX3 IPX4 IPX4K溅水试验



IP等级

IPX3

IPX4

IPX4K

摆管半径

推荐选用半径为400mm的摆管

摆管摆幅

AT±60°

AT±180°

AT±180°

摆幅偏差

允许偏差20°

摆管内径

Φ16mm

摆管材料

304不锈钢工业管

流量计算

开孔数*0.07L/min

开孔数*0.6L/min

流量偏差

±5 %

压力

约100kPa.

约400Kpa

针嘴孔径

Φ0.4mm

Φ0.8mm

试验载台

转速3~5 r.p.m,转速可调;



  • IPX5 IPX6 IPX6K喷水试验



试验项目

IPX5

IPX6

IPX6K

喷嘴内径

Φ6.3mm

Φ12.5mm

Φ6.3mm

水流量

12.5L/min±5%

100L/min±5%

75L/min±5%

压力

约100kPa

约100kPa

约1000kPa

喷头数量

1支

1支

1支

喷射间距

受测试样离喷头2.5?3.0米;

喷头材料

304不锈钢

试验时间

1min/m2,至少3min

试验载台

转速3~5 r.p.m,转速可调;



  • IPX7浸水试验



内箱尺寸

依试验大小定制,如:1000 × 1000 × H1200mm

试验时间

30min

试验要求

产品顶部离水面≥15cm;产品底部离水面≥100cm

箱体材料

304不锈钢

板材

SUS304精钢等材料

水位

透明软管,配不锈钢尺观察水位,标尺1.2/1.6m



  • IPX8增压浸水试验



内尺寸

依试样大小定制,如:¢800mm × H1200mm

罐体材料

SUS304#不锈钢罐

水深模拟

30m~300m依需求定制

压力控制

电子式压力计、PLC、人机界面

精度控制

0.01kg

压力偏差

±10%

试验时间

时间可调

水源

去离子纯水或自来水



  • IPX9K高温/高压喷水



水流量

15 ± 1L/min

水压值

8~10MPa

水温值

80 ± 5℃

水冲击力值

0.9~1.2N

试验时间

30s;时间可设定;4个角度共120s;喷水时间可设置

喷水环角度

0°,30°,60°,90°

喷水孔数

4个

喷水距离

100mm~150mm

喷水角度

喷水夹角约30°

试样台转速

3~5rpm/min



IPX1-IPX9防水试验箱培训、售后服务:



  • 目  的:充分满足客户需求,达到客户满意的目的。
  • 职  责:本公司当地办事处专职负责该地区本公司产品的销售及售后服务工作,并负责为客户提供设备备品、备件及技术咨询工作。负责安排和组织对客户的技术培训。
  • 培  训:

① 可安排用户在设备出厂调试时来公司进行现场技术培训,使客户了解设备性能,教会其正确使用,减少设备因使用不当造成故障;

② 也可根据合同要求,在为用户安装调试设备并投入使用时,进行现场技术培训;

  • 售后服务

① 为用户提供所需的使用、维护咨询;

② 及时向用户提供易损件和备件;

③ 为用户派出技术人员对其设备使用、维护进行现场指导;

④ 自货到之日起,设备在12个月内质量保证期内,需方在遵守保管、使用和安装规则的条件下,因试验箱制造质量问题不能正常工作时,供方在得到通知后24~48小时内将派出维修人员进行免费维修。也可根据具体情况,按需方要求协商制定维修时限;

质保期后设备出现问题时,供方应及时给予解决,酌情收取维修及材料费
