国家电网系统IPX5~IPX9试验设备

国家电网系统IPX5~IPX9试验设备



1) 用途:

主要适用于各类产品做外壳防护等级测试,淋水试验装置根据相应《外壳防护等级(IP代码)》设计制造,适用于电气产品进行第二位特征数字为“IPX5、IPX6、IPX9”的防水试验。



2) 主要参考标准如下:

  • GB/T 4208-2017 外壳防护等级(IP代码)
  • IEC 60529-2013 外壳防护等级(IP代码)
  • ISO 20653-2013  道路车辆--防护等级(IP代号)--针对异物、水及接触的电气设备防护
  • DIN 40050-9-1993 道路车辆.防护等级(IP代码).防外来物.水和接触物.电器设备



3) 概述:

设备名称

防水试验装置

设备型号

MAX-IPX5/X6/X9

试验等级

IPX5、IPX6、IPX9

占地面积

3000 × 4500 × H4000 mm

装置构造

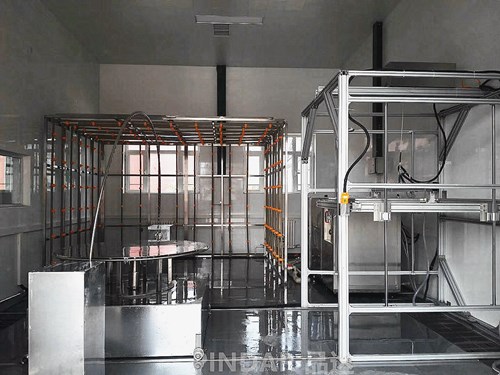

  • 试验室由各等级试验机构、控制箱、供水系统、蓄水箱和隔水房间组成。
  • 建议安装楼层为一楼,如果安装楼层在二楼或其他高层,请务必考虑到楼层每平米的承重。



4) 参数:

  • IPX5 IPX6 IPX6K 试验参数

试验项目

IPX5

IPX6

IPX6K

喷嘴内径

Φ6.3mm

Φ12.5mm

Φ6.3mm

水流量

12.5L/min

100L/min

75L/min±5%

流量偏差

±5%

±5%

±5%

压力

约100kPa

约100kPa

约1000kPa

喷射间距

手持式喷水试验,受测试样离喷头2.5~13.0米

喷头材料

SUS304#精钢

试验时间

1min/m2,至少3min



  • IPX9试验参数:

水流量

15 ± 1L/min

水压值

8~10MP

水温值

80 ± 5℃

水冲击力值

0.9~1.2N,此项目为选配项

喷淋系统

意大利高压高温水泵、电机、高压高温水压表、高压高温电磁阀、高压高温电子流量计、高压高温液压管组成。

管径

三分304不锈钢接头,耐高温,高压液压管。



  • 其它:

控制系统

采用“西门子”触摸屏和PLC及步进闭环控制系统

水泵流量控制:采用变频器调速

喷水流量:通过流量计闭环反馈系统,可触摸屏直接设定

触摸屏:西门子 7寸 真彩

电源

安装功率:约20kW·h

AC380V三相R、S、T、N +保护接地
