VW80000-IPX9K高压射流清洗/蒸汽射流清洗试验设备
VW80000-
IPX9K
高压射流清洗蒸汽射流清洗试验设备
1. K-11 / IPX9K 高压射流清洗 / 蒸汽射流清洗
1.1 K-11 IPX9K试验目的
这项试验是模拟部件在汽车清洗时对水的负荷。
这项试验是为了保证部件在高压射流清洗 / 蒸汽射流清洗情况下的功能稳定性。
1.2
这项试验按照 ISO 20653-2013标准 并采用下面的参数实施:
表
69
:试验参数
试件工作方式
工作方式 II.a
要求的防护等级
IPX9K
水压
蒸汽射流最低压力为 10000 kPa( 100bar),直接在喷嘴上测得。
水温
80 ℃
实施
必须从任意空间方向对着汽车部件进行喷射。
试件数量
6
1.3 要 求
必须按照 ISO 20653-2013 达到防护等级 IPX9K。不得有水渗入。试件只有在按照试验流程图完成整个试验顺序之后才允许打开。在试验之前、期间和之后的试件功能必须完好,且所有参数必须处在技术要求范围之内。通过按照对参数进行不间断的监控和参数检测(小)进行验证。
1.4 参考
标准
1. VW80000:2009-10 3.5 吨以下汽车电气和电子部件试验项目标准)
2. VW80106-2008 汽车上电气和电子部件一般试验条件
3. GB/T 4208-2017 外壳防护等级(IP 代码)
4. IEC 60529-2013 外壳防护等级(IP 代码)
5. ISO 20653-2013 道路车辆--防护等级(IP 代号)--针对异物、水及接触的电气设备防护
6. DIN 40050-9-1993 道路车辆.防护等级(IP 代码).防外来物.水和接触物.电器设备
7. ISO16750-1-2006 道路车辆 电气及电子设备的环境条件和试验(一般规定)
8. GMW 3172(2007)车辆环境、可靠性和性能一般要求
9. QC/T 417.1(2001)车用电线束插接器第 1 部分
1.5
设备特点

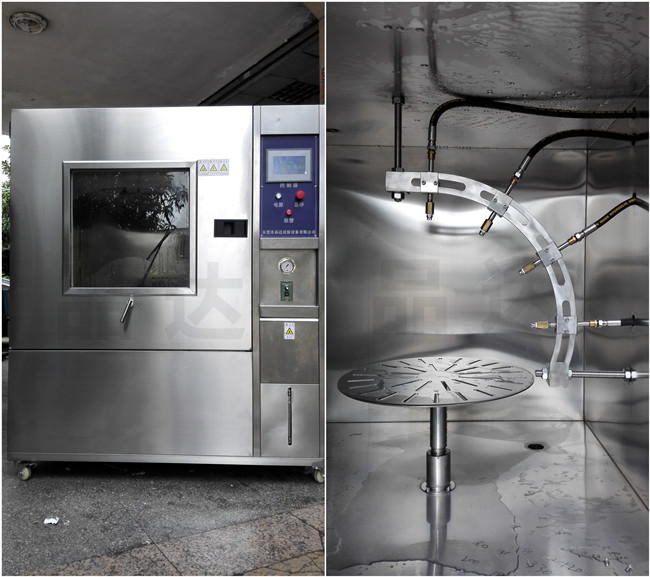

1、适用于进行产品的IPX9K防水等级测试。
2、外壳由不锈钢加工而成,美观耐用。
3、内箱及转台全部采用SUS304#不锈钢板制造,确保长时间使用不生锈。
4、箱式结构;自带水箱,循环用水;储水箱内装有水位浮球阀,自动控制进水,并有低水位报警检测,有效防止水泵缺水干转而损坏。
5、门上有透明观察窗(钢化玻璃材质),箱内安装有LED照明灯,方便观察内部测试情况。
6、箱内右侧垂直90°内均布4个扇形喷嘴,严格依据标准设计制造:
7、喷水流量、压力以及温度均可在触控屏上设定。
8、转台驱动:使用国产步进电机,速度及角度可在触控屏上设定(可调),在标准范围内无级可调。

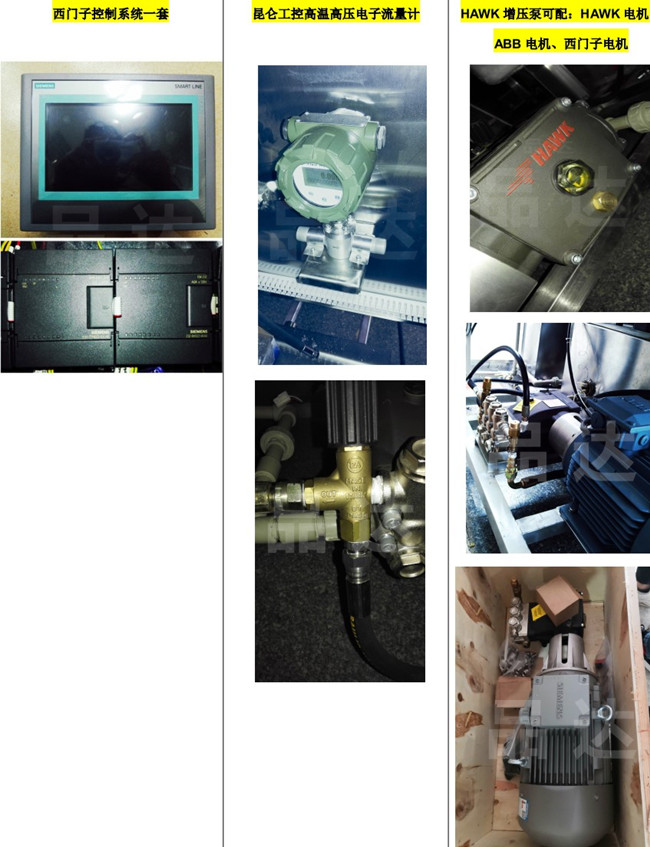

9、本试验箱采用原装意大利进口水泵,耐高温高压,可长期使用,性能稳定。
10、测试时间可在触控屏上设定,设定范围为:0-999min(可调)。
11、核心控制系统采用西门子7寸触摸屏+西门子PLC,电器元件采用如LS、欧姆龙等进口品牌,接线工艺符合国家标准要求,电板布局合理,接线牢固,标示清楚。
12、可根据客户要求,增加通讯功能,与电脑联机,打印测试数据。
