防护等级 ipx9、ipx9k、ip69、ip69k之间的区别



一，ipx9、ipx9k、ip69、ip69k 产品技术参数请访问“东莞市品达试验设备有限公司”公司网站，或直接来电咨询！
　　
二，关于ipx9、ip69，即未带“k”，请参照IEC-60529、 GB/T4208标准；

三，关于ipx9k、ip69k，即带“k”，请参照DIN-40050-9、ISO-60523标准；
　　
四，国际ISO16750系列标准对道路用车辆电气及电子设备的防水试验要求，2003年版本引用的是德国汽车标准DIN40050-9的条款，2006年版更换为引用ISO20653标准的要求。其中最严酷的是IPX9K（适用于所有车辆类型除乘客室的其他所有零部件防水试验）：80℃高压（8000kPa~10000kPa）热水以14~16L/mim的流量在图2所示4个位置各喷30S。图1中喷嘴和喷管尺寸a为100mm或者150mm,b为8mm或者10mm，喷水角度为30度。
　　
五，国内汽车电线束插接器待业标准QC417系列标准中高压水喷雾试验就是引用此“ipx9k、ipx9、ip69k、ip69”试验要求而成。

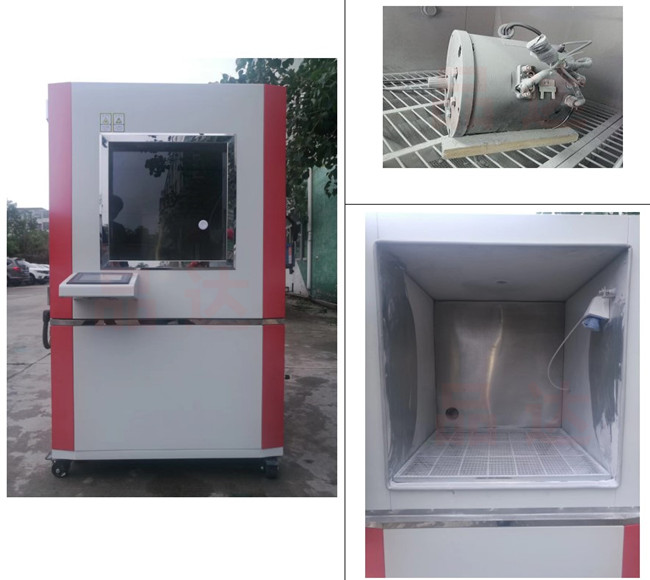

ipx9、ipx9k、ip69、ip69k对应的防尘：IP6X  IP6K




ipx9、ipx9k、ip69、ip69k对应的防水：IPX9  IPX9K

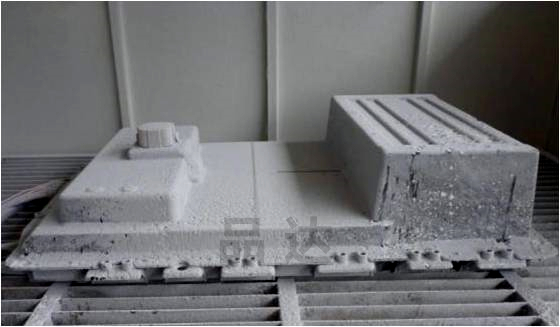

IP6X IP6K 大型电池包防尘试验装置

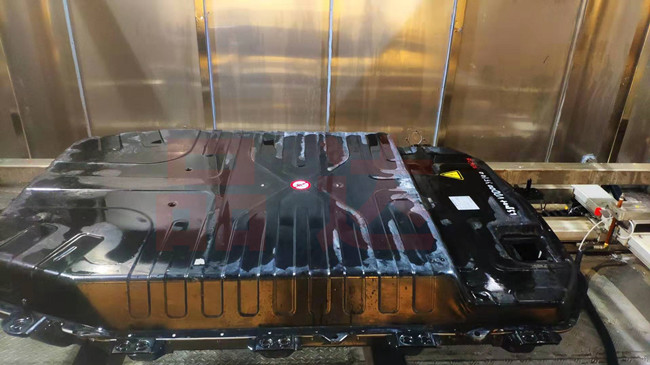

IPX9 IPX9K 大型电池包防水试验装置

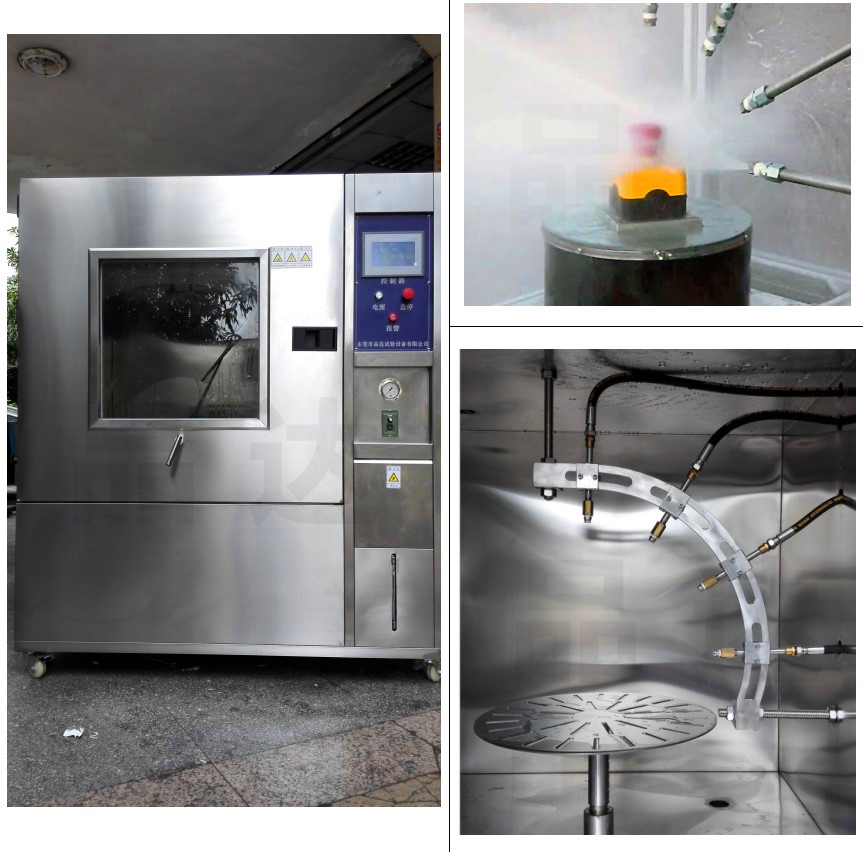

五，“ipx9k、ipx9、ip69k、ip69”试验参数：


水流量

15 ± 1L/min

水压值

8~10MPa

水温值

80 ± 5℃

试验时间

30s，4个角度共120s，可调节

喷水环角度

0°，30°，60°，90°

喷水孔数

4个

喷水距离

100mm～200mm

喷水角度

喷水夹角约30°

试样台转速

3～5rpm/min

运行时间控制

可调，MAX:9999min

压力表

喷水压力表，可显示喷水压力
