IPX1滴雨试验装置特点:
1、本设备适用于进行产品的 IPX1测试。
2、推荐箱式结构,循环用水。

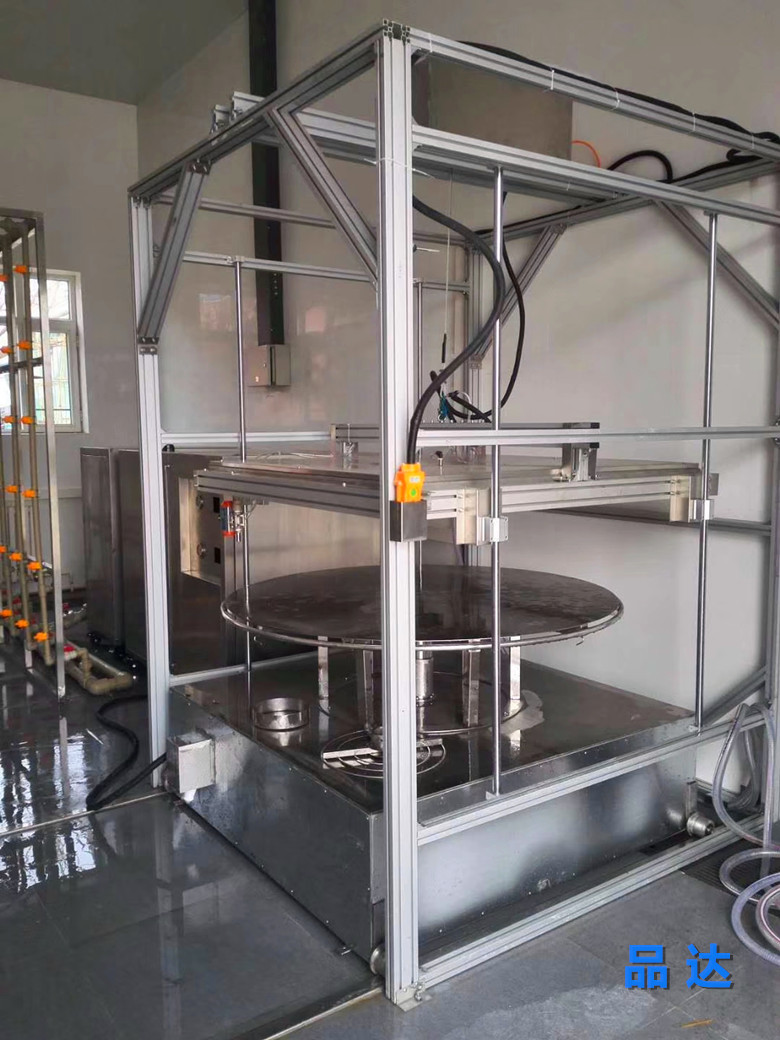

3、IPX1滴雨试验装置采用SUS304#不锈钢板、铝合金框架制造,可长时间使用不腐蚀,如果采用箱式结构制造,设备外箱可用不锈钢板、或A3碳钢表面喷涂烤漆,烤漆颜色可选择。
4、其中箱式结构可配大视窗钢化玻璃门,能清楚的观察样品测试过程。

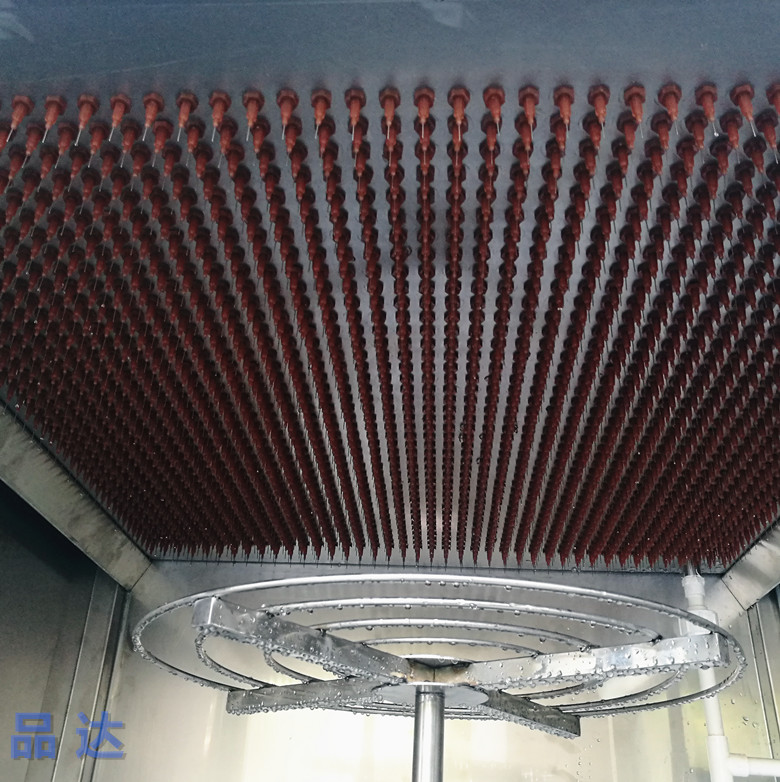

5、滴水盘采用真空设计配高防锈不锈钢材质构造,
6、针嘴接触位黄铜锥形设计,不用工具即可方便更换针咀,针头下面安装有防护罩,不影响滴雨效果并能有效防止针头伤人。
7、过滤措施:箱式设备标配过滤器,防止针孔堵塞;滤芯可定期更换。
8、具备压缩空气风干功能,试验完成后可将滴水箱内多余水份排除干净,避免长时间积水结垢堵塞针咀。
9、转台电机采用直流电机,能精确保证标准要求的1r/min的转速度要求,安全无触电危险,并能自动完成IPX1测试要求的4个位置滴雨2.5分钟的试验要求。
10、底坐配有4个活动带刹脚轮,方便移动。
11、有时间控制功能,设定时间0-999分钟,到达测试时间能自动停止。
13、一键启动,自动停机,简单智能。
IPX1滴雨试验装置参数
技术参数表: |
||
序号 |
型号 |
MAX-IPX1 |
1 |
滴雨面积 |
600×600 mm 800×800 mm 1000×1000 mm 更大尺寸淋雨面积可以按实际需求定制! |
6 |
滴水孔径 |
¢0.4mm。 |
7 |
孔间距离 |
20×20 mm |
8 |
降雨量 |
1-5mm/Min(±0.5mm/min) |
9 |
流量调整方式 |
手动调整 |
10 |
滴雨箱升降高度 |
固定式 |
11 |
转台速度 |
3~5 r/min |
12 |
转台可倾斜度 |
0°或15° |
13 |
测试时间 |
0-999 min |
14 |
保护装置 |
漏电、缺水、短路 |
15 |
电源(V) |
380V |
16 |
功率(KW) |
3 |
17 |
符合标准 |
IEC60529:2013、GB4208、GB7000.(IPX1、IPX2) |
IPX1滴雨试验装置:水、电、气的要求
气源 |
压力:(5~7)kg/cm2 连接管口径:φ8mm |
供电条件
|
AC380V 三相四线+保护地线 电压允许波动范围:AC(380±38)V 频率允许波动范围:(50±0.5)Hz 保护地线接地电阻小于4Ω;TN-S方式供电或TT方式供电 要求用户在安装现场为设备配置相应容量的空气或动力开关,并且此开关 必须是独立供本设备使用 |
对储存环境的要求 |
设备不工作时,环境的温度应保持0℃~+45℃以内 当环境温度低于0℃时,应将设备中存留的水排放干净,以免管道内的水 结冰涨坏管道(仅水冷型) |
第三方检定 |
IPX1试验设备出厂前由国家环境试验设备质量检测中心检定并出具有效期为两年的检验报告 |
