IPX4

IPX4淋雨试验设备用途：

主要适用于各类产品做外壳防护等级测试，防水试验装置根据相应《外壳防护等级（IP代码）》设计制造，适用于电气产品进行第二位特征数字为：IPX3-IPX4-IPX4K等级的防水试验。
试样的长、宽、高尺寸，试样的重量，请告之。

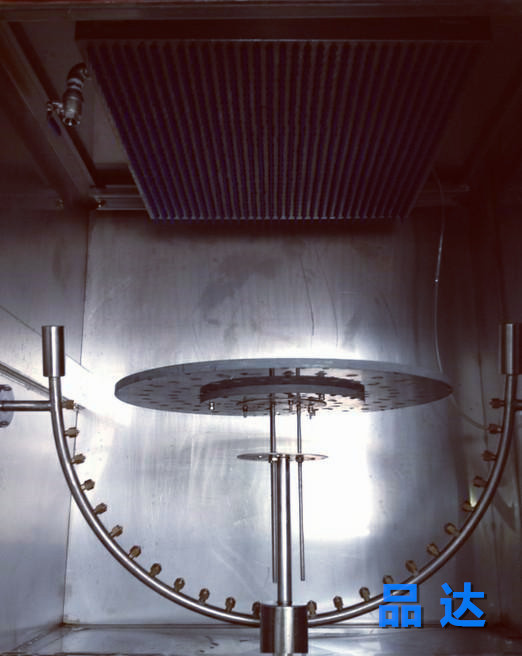

试验箱样式

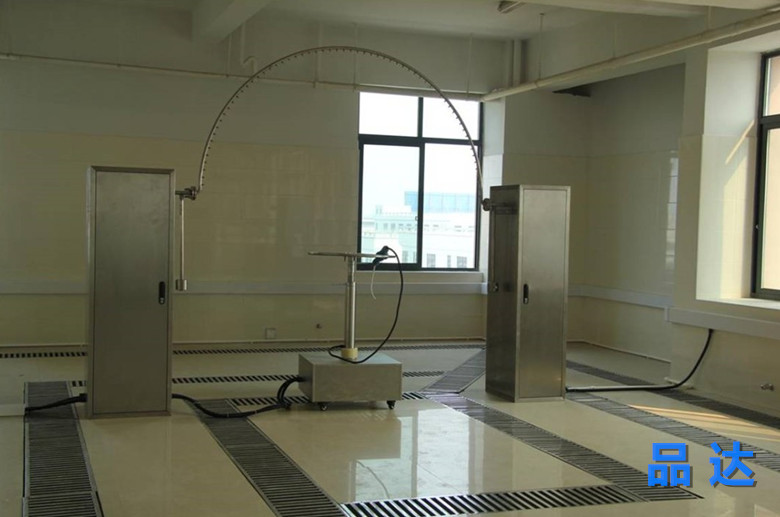

开放装置样式参考

IPX4淋雨试验设备主要参考标准：

l GB/T 4208-2017 外壳防护等级(IP代码)
l IEC 60529-2013 外壳防护等级（IP代码）
l ISO 20653-2013  道路车辆--防护等级(IP代号)--针对异物、水及接触的电气设备防护
l DIN 40050-9-1993 道路车辆.防护等级(IP代码).防外来物.水和接触物.电器设备
l ISO16750-1-2006道路车辆 电气及电子设备的环境条件和试验(一般规定)
l GMW 3172（2007）车辆环境、可靠性和性能一般要求
l VW80106-2008 汽车上电气和电子部件一般试验条件
l QC/T 417.1（2001）车用电线束插接器第1部分

IPX4淋雨试验设备参数

第二位特征数字为4的摆管或淋水喷头试验：IPX4
使用下图试验设备(摆管)的条件、按IPX3和IPX4试验条件的总水流量q
(每孔平均水流速度q=0.07 L/ min)
喷水孔布满于摆管半圆180°内。按表9规定调节水流量,并用流量计测量。


注：IPX3、IPX4共享一条摆管；做IPX3试验时，需将摆管两端相应数量孔位塞住；根据规定布置开孔，实际开孔数“N”可增加1个。更多信息参见：IEC60529-2013“14.2.4表9”、GB4208-2008项目14.2.4表9

电源 l 安装功率：约5.0kW·h
l AC380V三相R、S、T、N +保护接地
l 电压允许波动范围：5%
l 频率允许波动范围：（50±0.5）Hz
l TN-S方式供电或TT方式供电
l 保护地线接地电阻小于4Ω
l 用户为安装现场的设备配置相应容量的空气或动力开关，且此开关只独立控制本设备使用。
通用转盘系统 l 转盘直径：400/1000mm
l 转盘转速：3~5转/分钟，可调。
l 载台承重：≤15kg（或指定重量），样品固定可用扎带、钳类工具、或是客户自行定制夹具。
l 转盘材料：304不锈钢，激光切割而成，客户受测品可由定制夹具固定，或扎带绑定。
l 转盘高度：可调节高度，调节机构为螺杆原理。
l 转盘材料：304不锈钢
l 转盘动力系统：东元电机+减速系统+变频器
