QC/T476—2007客车防雨密封性限值及试验方法 代替GB/T12480—1990
QC/T476—2007客车防雨密封性限值及试验方法
更多产品信息http://www.maxpinda.com/
客车防雨密封性限值及试验方法
Rain proof performance limit and test method for bus
标准简介
本标准规定了客车防雨密封性限值及试验方法。
本标准适用了GB/T3730.1-2001《汽车和挂车类型的术语和定义》规定的各类客车。由客车改装的专用车、具有驾驶室的封闭式车厢的汽车可参照执行。
英文名称: Rain proof performance limit and test method for bus
什么是替代情况? 替代情况: 代替QC/T 476-1999;GB/T 12480-1990
什么是中标分类? 中标分类: 车辆>>汽车>>T42客车
什么是ICS分类? ICS分类: 道路车辆工程>>商用车辆>>43.080.20客车
发布部门: 国家发展和改革委员会
发布日期: 2007-11-14
实施日期: 2008-05-01
提出单位: 全国汽车标准化技术委员会
什么是归口单位? 归口单位: 全国汽车标准化技术委员会
起草单位: 国家轿车质量监督检验中心;国家汽车质量监督检验中心(襄攀);国家重型汽车质量监督检验中心;南京依维柯汽车有限公司
起草人: 陈建海、钱晓霞、王亚杰、钟国柱
页数: 9页
出版社: 中国计划出版社
出版日期: 2008-05-01
1 范围
本标准规定了客车防雨密封性限值及试验方法。
本标准适用于GB/T 3730.1 —2001《汽车和挂车类型的术语和定义》规定的各类客车。由客车改装的专用车、具有驾驶室和封闭式车厢的汽车可参照执行。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单 (不包括勘误的内容) 或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB/T 3730.1 —2001 汽车和挂车类型的术语和定义
3 术语和定义
下列术语和定义适用于本标准。
3.1
客车防雨密封性 rain proof performance for bus
客车处于静止状态,在规定的人工淋雨试验条件下,关闭所有门、窗和孔口盖,防止雨水进入车厢的能力。
3.2
渗 seep
水从缝隙中缓慢出现,并沿着车身内表面向周围漫延。
3.3
慢滴 slow drop
水从缝隙中出现,以小于或等于每分钟30滴的速度离开或沿着车身内表面断续落下。
3.4
滴 drop
水从缝隙中出现,以大于每分钟30滴且小于或等于每分钟60滴的速度离开或沿着车身内表面断续落下。
3.5
快滴 fast drop
水从缝隙中出现,以大于每分钟60滴的速度离开或沿着车身内表面断续落下。
3.6
流 flow
水从缝隙中出现,离开或沿着车身内表面连续不断地向下流淌。
3.7
平均淋雨强度 average raining intensity
单位时间内某一淋雨面内各喷嘴的总喷水体积量与该淋雨面内各喷嘴对应的总喷淋面积的比值,单位为mm/min。
4 客车防雨密封性限值
客车防雨密封性限值见表1。
5 试验条件
5.1 淋雨装置应符合附录A的要求。
5.2 车身前部、侧面、后部及顶部的各受检部位均应处于受雨状态。带行李舱的客车,其行李舱底部也应处于受雨状态。
5.3 车身前部平均淋雨强度为 (12±1)mm/min,车身侧面、后部、顶部及底部平均淋雨强度为 (8±1)mm/min。淋雨强度的调节方法见附录B。应定期检查淋雨强度是否符合要求。
6 试验方法
6.1 将试验车辆停放在淋雨场地内指定位置。
6.2 试验人员进入车厢,关闭所有门、窗及孔口盖。
6.3 启动淋雨设备,待淋雨状态稳定后试验开始,试验时间为15min。
6.4 试验开始后5min,试验人员开始观察并记录车厢内各部位的渗漏情况。若渗漏部位有内护板遮挡,应将该部位内护板拆除。对渗漏状态无法确定的,可用适当大小的矩形金属薄板紧贴渗漏部位,与铅垂面呈45°向下,将渗漏的雨水引流,以雨水离开薄板的状态判别渗漏情况。
6.5 对于带行李舱的客车,试验人员应在试验结束后,擦净行李舱门接缝处的积水,打开行李舱门,观察并记录行李舱内部的渗漏情况,行李舱底板如有水迹,每处均按慢滴处理。
6.6 车辆渗漏情况记人表2。
7 试验结果
试验数据处理采用扣分法,初始分值为100分,每出现一处渗扣1分,每出现一处慢滴扣2分,每出现一处滴扣4分,每出现一处快滴扣6分,每出现一处流扣10分,初始分值减去全部扣分值,如出现负数则按零分计,实得分值即为试验结果。
附 录 A
A.1 淋雨装置总体构成

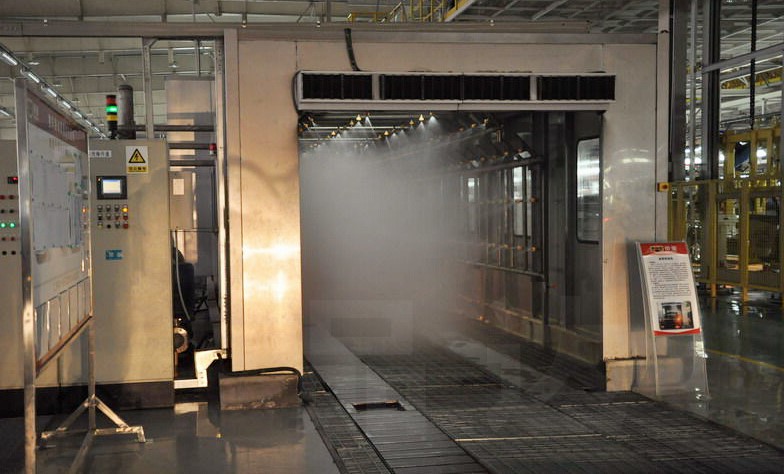

淋雨装置为循环过滤系统,主要由水泵、压力自动调节阀、水压表、主管路、分管路、支管路、流量计、流量调节阀、喷嘴、喷嘴架、喷嘴架驱动调整机构及蓄水池构成。由喷嘴及喷嘴架构成前后左右及顶部五个矩形喷淋面,若淋雨试验涉及带行李舱的客车,还应设置底部矩形喷淋面。各喷嘴与支管路连接。在通向前喷淋面及通向其他喷淋面的分管路起始端,分别设置流量计和流量调节阀。水泵供水压力设定为150kPa±10kPa。水泵的扬程、流量以及管路直径等应满足系统使用要求。各喷淋面应涵盖淋雨试验所涉及的外形尺寸最大的车型以及各种车型的各受检部位,喷淋面可为移动式以适应车辆外形及尺寸的变化。淋雨装置示意图见图A.1。
A.2 喷嘴布置及数量
在各喷淋面支管路上均匀安装喷嘴,喷嘴间横向及纵向间距为0.4m,喷嘴数量应保证对应车身外表面各受检部位处于淋雨区域内。顶部及底部喷嘴的轴线与水平面垂直,前部及后部喷嘴的轴线与车辆纵向对称面平行,侧面喷嘴的轴线与车辆纵向对称面垂直。喷嘴垂直朝向对应车身。底部喷嘴位于地面以下0.2m,其余喷嘴与车身外表面距离为0.7m±0.2m。喷嘴出水应均匀且呈60°圆锥体形状,喷孔直径为2.5mm ~ 3mm,所有喷嘴的尺寸及内部结构应相同。
附 录 B
(规范性附录)
淋雨强度的调节
B.1 淋雨强度的调节
将分管路流量调节阀置于某一开度,启动淋雨设备,将主管路压力调节至规定值,分别调节分管路流量调节阀开度,使分管路流量计示值分别达到规定平均淋雨强度的对应值。
B.2 对应流量计算
对应流量计算按式(B.1)为:
