汽车行业部件IPX9K高温高压喷水试验箱
汽车行业部件IPX9K高温高压喷水试验箱

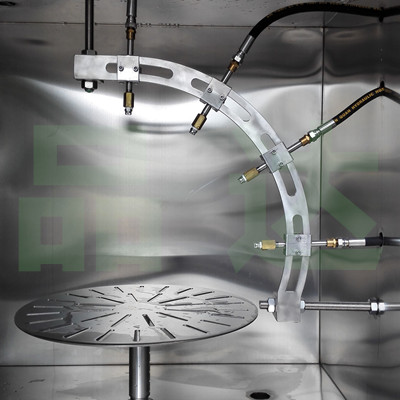

IPX9K高温高压喷水试验箱结构:
箱门:配观察窗带雨水刮除装置,玻璃窗周边和试验箱门框周边,装有硅橡胶密封圈密封。另外,为了防止试验过程中误操作打开箱门造成安全事故,安装有箱门误开保护。

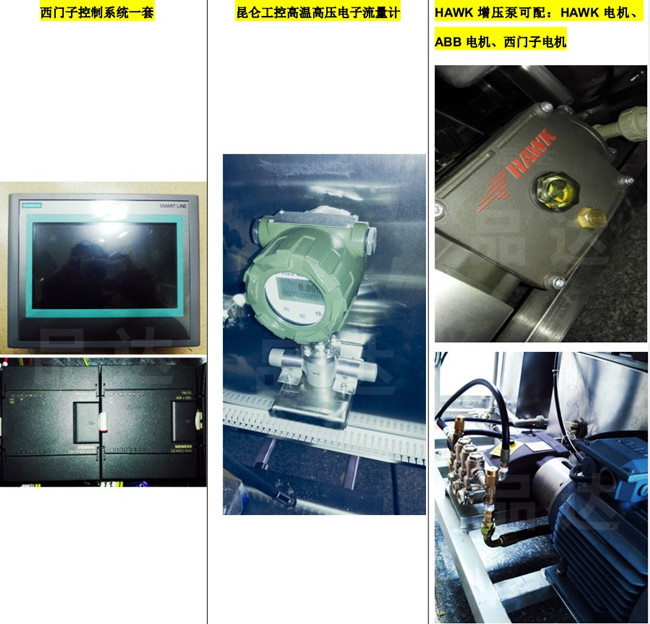

高压喷淋系统:进口意大利霍克、ABB、凯驰耐高压水泵和电机;耐高温高压电子流量计;耐高温高压电磁阀;耐高温高压管道和喷嘴。
高温水箱:用于高压冲洗用,容积约30L ,可加热至80°C
控制器参数显示:水流量、水压值、水温参数可实时显示
喷嘴材料:高硬度合金钢,数控加工。螺纹与支架连接,且支架可伸缩调节
旋转电机:日本进口马达,数显转速(含减速机)
照明灯:飞利浦日光灯防潮防爆
试验用水:去离子纯水,循环用水,节约用水。
IPX9K高温高压喷水试验箱参数:
设备名称
防水试验箱
设备型号
MAX-IPX9 IPX9K
箱体
容积
1m
3
内箱
1000 × 1000 × 1000mm
外形
1950 × 1500 × 1250mm
水流量
15 ± 1L/min
水压值
8~10MPa
水温值
80±5℃
试验时间
每喷嘴30s,时间可设定
喷水环角度
0°,30°,60°,90°,喷嘴4个
喷水角度
喷水夹角约30°
试验用水
去离子纯水
IPX9K高温高压喷水试验箱标准:
[1]QC/T 413-2002汽车电气设备基本技术条件
[2]GB/T 4942.1-2001旋转电机外壳防护等级
[3]GB/T 4942.2-1993低压电器外壳防护等级
[4]ISO 16750.1-2006道路车辆电气及电子设备的环境条件和试验 第1部分:一般规定
[5]DIN 40050-9:1993 道路车辆IP防护等级 防外来物、防水和防接触电器装备
[6]ISO 20653-2013 Road vehicles Degrees of protection (IP-Code) Protection of electrical equipment against foreign objects, water and access
[7] QC/T 417.1-2001车用电线束插接器具第1部分 定义 试验方法和一般性能要求
[8] IEC 60529-2013 外壳防护等级(IPCODE)
[9] GB/T 4208-2017外壳防护等级(IP代码)
[10] GB/T 10485-1989 汽车及挂车外部照明和信号装置的基本环境试验
[11] JIS D 0203-1994 汽车部件的耐湿及耐水试验方法
[12] GB/T 10485-2007 道路车辆外部照明和光信号装置环境耐久性
[13] SAE J575-2006 总宽度小于2032mm的车辆用照明装置和部件的试验方法和装备
