EDO相机淋雨防水试验箱



设备名称

防水试验箱

设备型号

MAX-IPX3~IPX6

内箱容积

D1000 × W1000 × H3000 mm

外箱尺寸

约 1300 × 1500 × 3500 mm

IPX5、IPX6采用顶部喷水、或水平横向方式

试验等级

IPX3、IPX4、IPX5、IPX6

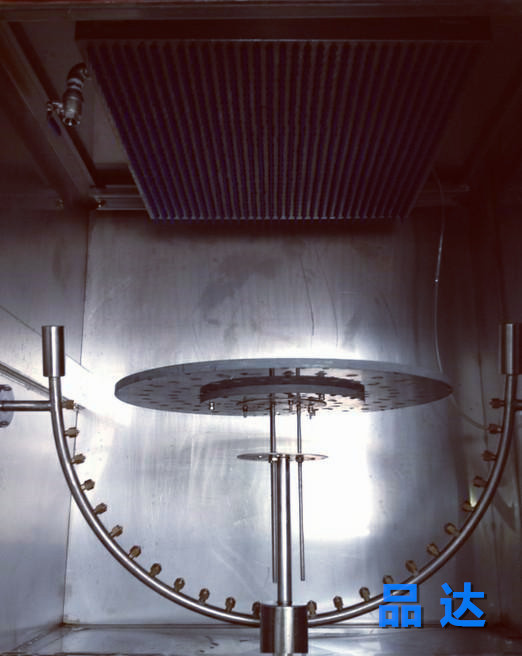

IPX3/IPX4溅水试验装置

试验项目

IPX3

IPX4

IPX4K

针孔数N

水流量 L/min

针孔数N

水流量L/min

针孔数N

水流量 L/min

针孔/水流

16

1.1

25

1.8

25

15

摆管半径R

400mm

流量计量

N × 0.07 L/min,流量偏差±5 %

N × 0.6L/min,流量偏差±5 %

摆管摆幅

AT±60°

(2 × 120°)约需4s

AT±180°

(2 × 360°)约需12s

AT±180°

 720°来回12s

摆幅偏差

允许偏差20°

摆管内径

Φ15mm

摆管材料

304不锈钢工业管

压力

约100kPa.

约400Kpa

针嘴孔径

Φ0.4mm

Φ0.8mm

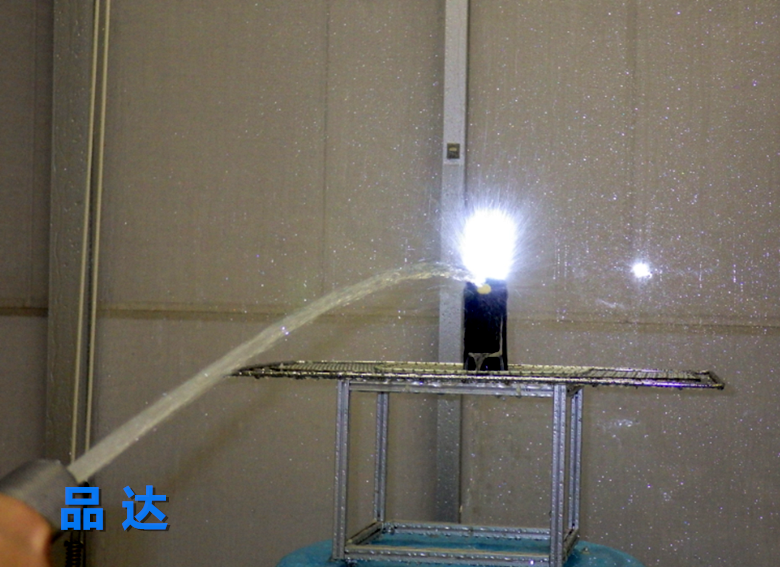

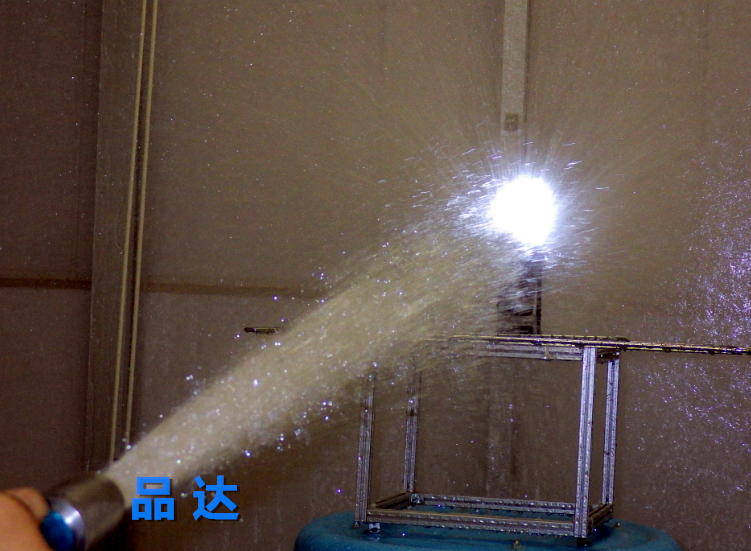

IPX5/IPX6喷水试验装置


试验项目

IPX5

IPX6

IPX6K

喷嘴内径

Φ6.3mm

Φ12.5mm

Φ6.3mm

水流量

12.5L/min

100L/min

75L/min±5%

流量偏差

±5%

±5%

±5%

压力

约100kPa

约100kPa

约1000kPa

喷头数量

1支

1支

1支

喷射间距

受测试样离喷头2.5�9�13.0米;

喷头连接方式

喷头固定箱体顶部中间部位的支架上,螺纹连接,与水管采用活套连接。

试验时间

1min/m2,至少3min;

可自定方试验时间
