国家新能源汽车动力电池及电驱动淋雨试验设备

国家新能源汽车动力电池及电驱动淋雨试验设备


IPX9K IPX9防护等级试验装置

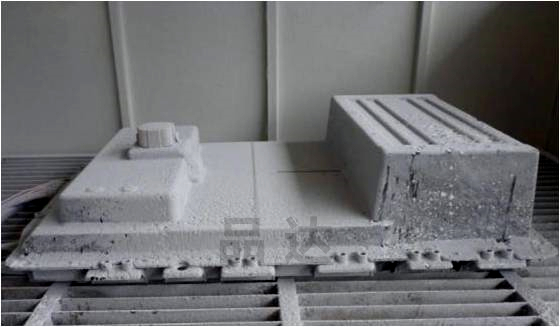

IP5X IP6X / IP5K IP6K 防护等级试验装置

一、IPX9淋雨试验设备系统用途说明

主要用于电池包（外壳尺寸大于等于250mm）的IPX9试验，以考核电池包等样品IPX9的防护性能。大型外壳样品（最大尺寸大于或等于250mm）IPX9测试适用标准：
       GB/T 4208-2017 外壳防护等级（IP代码）
      IEC 60529:2013 Degrees of protection provided by enclosures(IP Code)






二、IPX9淋雨试验设备系统配置

序号 名称 数量 备注
1 整机系统控制器 1套 控制部件、人机界面、实时监控、通讯方式(测试台内部）、供电电源、弱电配电类型等。
2 样品试验台 1套 用于试验样品的安装放置。
3 储水箱 1套 用于试验用水的储存和保温。
4 水加热装置 1套 将试验用水加热并维持在指定温度，并且具有调节水温功能。
5 高温水加压装置 1套 用于将高温水加压到目标水压，并且具有调节水压的功能。
6 工业级纯净水 1套 主要用于将自来水中加热后容易形成钙质的Ca+、Mg2+、Ba2+等离子去除。
7 试验水过滤装置 1套 用于试验进水和回水的过滤。
8 喷射系统 1套 由喷嘴、管路和移动部件组成。
9 照明系统 1套 用于测试照明。
10 水射流冲击力测量装置 1套 用于水射流冲击力的测量。
11 设备输入线 1套 设备输入线到供电电源的距离：8～10m，并配置动力电缆盒或者桥架。
12 易损备件 1套 含1整套IPX9测试设备喷嘴、加热器、温度传感器
13 配套工具 1套

三、IPX9淋雨试验设备系统技术要求及主要规格参数

3.1 整机系统控制器
  • 控制部件：优先选择国际知名品牌如西门子、海德汉、NI等同档次的品牌；
  • 人机界面：图形化、可视化；
  • 控制功能：对设备启停、照明、加热、补水、喷嘴水压、喷嘴流量进行控制，控制设备的移动部件实现喷嘴对样品外壳全表面的喷射；
  • 显示功能：显示设备的运行状态、水温、喷嘴流量、喷嘴水压、水箱水量、故障；根据喷嘴的水压、流量，计算喷嘴冲击力大小并显示；
  • 系统具有自动程序测试和手动测试两种模式，自动程序模式允许长时间无人值守并可靠运行；手动测试时，每个方向的扫描都能单独控制；

3.2 样品试验台
  • 样品的安装和放置能进行调节，样品台能安装的样品尺寸应满足：2m×3.5m×1.5m～0.25m×0.25m×0.25m；
  • 允许样品最大重量：1000kg；
  • 样品的安装和拆卸应方便；
  • 样品试验台应不影响6个面（上表面、下表面、前后两个侧面、左右两个侧面）喷射装置的运动和喷射。

3.3 喷射扫描方式

1）点式扫描：总共六个喷嘴，分别对应电池包的上表面、下表面、前后两个侧面、左右两个侧面，采用喷嘴Z字形扫描的方式完成表面喷射，且可以调节喷嘴到电池包的距离，根据每个面的面积决定扫描时间（1min/m2,若六个喷嘴的喷射时间之和小于3min,则应当根据喷射面积的比列增加各个喷嘴的喷射时间，使六个喷嘴的喷射时间之和等于3min）;

2)线式扫描1：电池包的上表面、下表面、前后两个侧面、左右两个侧面都对应着一排喷嘴，该排喷嘴所能覆盖面积的长度可以满足电池包样品的对应方向最大尺寸和最小尺寸需求，且可以调节喷嘴到电池包的距离，喷嘴可以实现单一方向的移动，以此完成电池包对应表面的喷射，根据每个面的面积决定扫描时间（1min/m2,若六个面喷嘴的喷射时间之和小于3min,则应当根据喷射面积的比列增加各个面喷嘴的喷射时间，使六个面喷嘴的喷射时间之和等于3min）;

3)线式扫描2：电池包的上表面、下表面、前后两个侧面、左右两个侧面都对应着一排喷嘴，该排喷嘴所能覆盖面积的长度可以满足电池包样品的对应方向最大尺寸需求，且可以调节喷嘴到电池包的距离，电池包可以前进后退，以此完成电池包上表面、下表面、左右两个侧面的喷射，当完成以上四个面的喷射试验后，前后两个面的两排喷嘴可以进行移动，完成前后两个面的扫描喷射，根据每个面的面积决定扫描时间（1min/m2,若六个面喷嘴的喷射时间之和小于3min,则应当根据喷射面积的比列增加各个面喷嘴的喷射时间，使六个面喷嘴的喷射时间之和等于3min）。
