​VW80000中K-11高压射流清洗与IPX9K蒸汽射流清洗的关系

VW80000中K-11高压射流清洗与IPX9K蒸汽射流清洗的关系

一，VW80000中K-11试验参数的来源

K－11 高压射流清洗 / 蒸汽射流清洗，试验参数来源于：
“ISO 20653-2013 道路车辆--防护等级(IP 代号)--针对异物、水及接触的电气设备防护”



二，K-11与IPX9K试验参数如下：

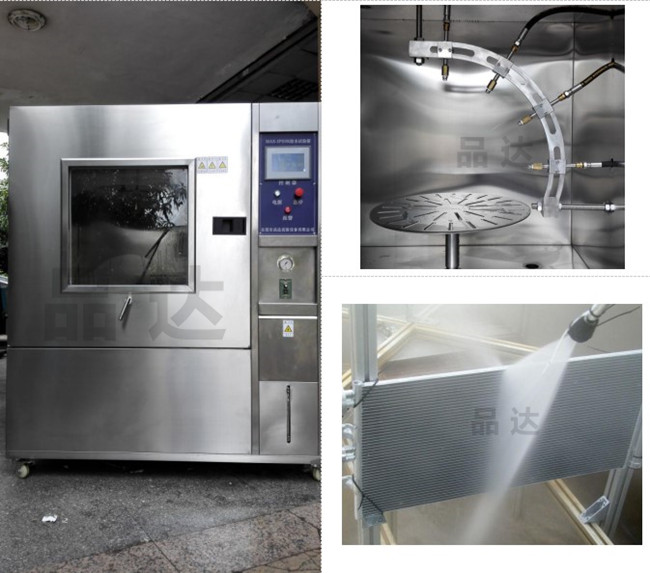

箱体结构参数
内箱 长1000*进深1000*高1000 mm
外箱 约 长1400*进深1180*高1850 mm
喷嘴数目 4个
喷嘴角度 0°、30°、60°、90°（垂直方向）
喷射间距 100-150mm（可手动调整）
载物台直径 400mm
功能参数
喷水流量 14~16L/min
喷水温度 80±5℃
喷水压力 8000~10000 Kpa
转台承重 10kg
转台转动速度 3~5 r/min(可设定)
试验时间 120S（每个位置30秒，时间可设定）
电气参数
设备电源 380V/50Hz，三相五线制
试验样品电源 220V/50Hz
设备功率 15.0KW
安全保护功能 漏电保护、缺水保护、短路保护、相序保护、热过载保护

三，执行标准

1. VW80000：2009-10 3.5 吨以下汽车电气和电子部件试验项目标准）
2. VW80106-2008 汽车上电气和电子部件一般试验条件
3. GB/T 4208-2017 外壳防护等级(IP 代码)
4. IEC 60529-2013 外壳防护等级（IP 代码）
5. ISO 20653-2013 道路车辆--防护等级(IP 代号)--针对异物、水及接触的电气设备防护
6. DIN 40050-9-1993 道路车辆.防护等级(IP 代码).防外来物.水和接触物.电器设备
7. ISO16750-1-2006 道路车辆 电气及电子设备的环境条件和试验(一般规定)
8. GMW 3172（2007）车辆环境、可靠性和性能一般要求
9. QC/T 417.1（2001）车用电线束插接器第 1 部分


 四，现场安装要求及包装


1 要求供应商在合同签订后的15天内完成制造、包装及运输到设备现场。
2 包装要求
3 包装必须符合国内陆运要求。
4 供应商应提供三份装箱清单，其中随机附一份。


五， 技术服务及质保


1 试验台终验收后保修一年。
2 质保期内供应商应在接到买方通知要求的48小时内及时到达现场进行维修。
3  所用配件如有损坏，厂家应免费及时进行更换。


六，相关说明


1 设备制造与配套所需的各种原材料、配件及配套装置均由供货厂家负责。
2 设备及其配套装置、配件生产供应必须符合国家（或国际）现行技术标准的规定，并具有产品合格证。
