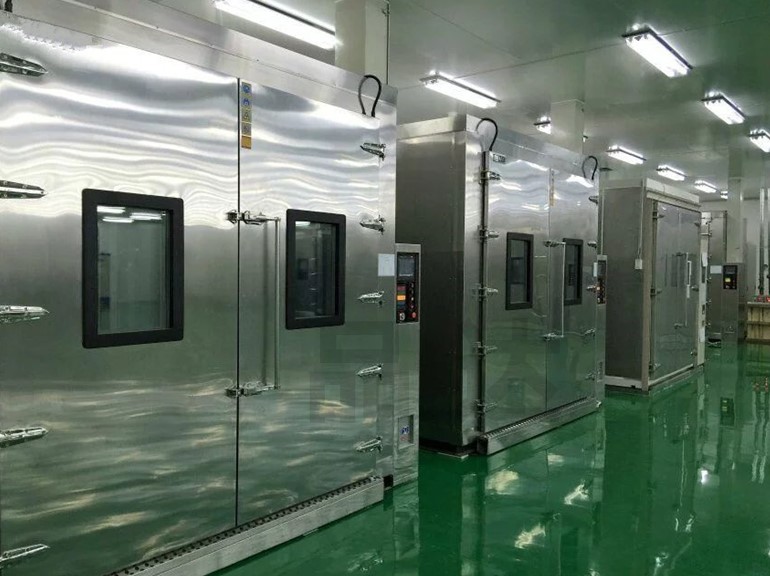

高低温试验箱“升降温速率”设定





说明：温度循环试验(Temperature Cycling)，为了仿真不同电子构件，在实际使用环境中遭遇的温度条件，改变环境温差范围及急促升降温度改变，可以提供更为严格测试环境，但是必须要注意可能对材料测试造成额外的影响，产生非使用状态的破坏试验，而针对于温度循环试验的相关国际规范试验条件：





温度循环试验国际规范列表：

Ramp总时间(min)：JESD22-A104、MIL-STD-8831、CR200315

每分钟温变率(℃/min)：IEC 60749、IPC-9701、Bellcore-GR-468、MIL-2164





案例：无铅焊点可靠度测试

说明：以无铅焊点的可靠度试验来说，不同的试验条件针对于温变设定方式， 也会有所不同，如(JEDEC JESD22-A104)会以总时间[10min]来规定温变时间， 而其它条件会以[10℃/ min]来指定温变率，如从100 ℃到0 ℃，以每分钟10度的温变来说的话， 也就是说总温变时间为10分钟。



100℃ [10min]←→0℃[10min]，Ramp：10℃/ min，6500cycle

-40℃[5min]←→125℃ [5min]，Ramp：10min，

200cycle检查一次，2000cycle进行拉力试验[JEDEC JESD22-A104]

-40℃(15min)←→125℃(15min)，Ramp：15min，2000cycle



案例：LED汽车照明灯(High Power LED)

说明：LED汽车照明灯的温度循环试验条件为-40 ℃到100℃驻留30分钟，温变总时间为5分钟，如果转换成温变率的话，为每分钟28度(28 ℃ /min)。

试验条件：-40℃(30min)←→100℃(30min)，Ramp：5min
