​客车防雨密封性试验设备及技术要求

客车防雨密封性试验设备及技术要求

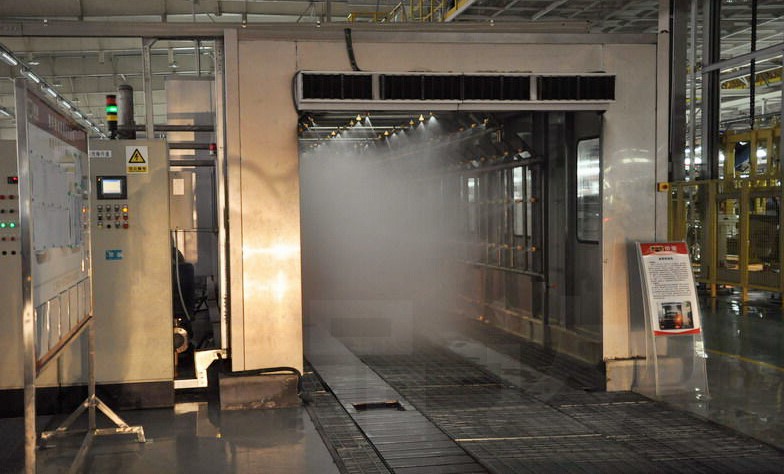

淋雨设备工作原理和组成

1、 工作原理：由电机驱动水泵，水从蓄水池内不断泵入主管路，经压力调节和流量调节，进入淋雨管管路，通过喷嘴射向车体表面，喷射出的水被汇集流入蓄水池，经过沉淀、过滤后循环使用。
2、 组成：淋雨装置主要由水泵、压力自动调节阀、水压表、主管路、分管路、支管路、流量计、流量调节阀、喷嘴、喷嘴架、喷嘴架驱动调整机构和蓄水池构成。

技术要求

1、 淋雨装置应由喷嘴及喷嘴架构成前、后、左、右、顶部和底部六个矩形喷淋面，每部分需能单独控制，在通向各个喷淋面的分管路起始端，分别设置流量计和流量调节阀。
2、 水泵的扬程、流量以及管路直径等应满足系统使用要求。
3、 各喷淋面应涵盖淋雨试验所涉及的外形尺寸最大的车型以及各种车型的各受检部位。
4、 在各喷淋面支管路上均匀安装喷嘴，喷嘴间横向及纵向间距为0.4m，喷嘴数量应保证对应车身外表面各受检部位处于淋雨区域内。顶部及底部喷嘴的轴线与水平面垂直，前部及后部喷嘴的轴线与车辆纵向对称面平行，侧面喷嘴的轴线与车辆纵向对称面垂直。喷嘴垂直朝向对应车身。底部喷嘴位于地面以下0.2m，其余喷嘴与车身外表面距离为0.7±0.2m。喷嘴出水应均匀且呈60度圆锥体形状，喷孔直径为2.5mm-3mm，所有喷嘴的尺寸及内部结构应相同。
5、 车身前部平均淋雨强度为（12±1）mm/min，车身其他部位平均淋雨强度为（8±1）mm/min.
流量计算公式：Q=6FN/625
式中：Q—对应流量（m3/h）；F—平均淋雨强度（mm/min）；N—流量计所对应喷嘴总数；
6、 各车型外廓尺寸参数：

车型 车长（mm） 车宽（mm） 车高（mm） 轴距（mm）
9300 12000 2550 3690 6200
900 12000 2550 3690 6300
900i 12000 2550 3690 6300
700 9580 2500 3450 4650
9800 12000 2550 3770 6200
990 12000 2550 3690 6300
880 11000 2500 3690 5300
9600 12000 2550 3739 6000
