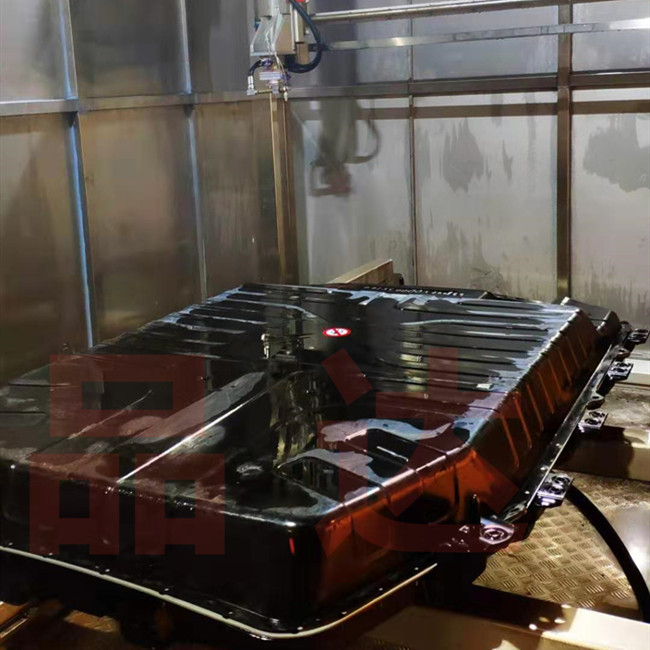

汽车电池组PACK防水试验设备

一、汽车电池组PACK防水试验设备设备说明

本设备满足以下标准，及其它相应国标、行业标准的“IPX9的防护性能”、“IPX9K的防护性能”

1. GB/T4208-2017 外壳防护等级(IP代码)

2. IEC-60529-2013 外壳防护等级（IP代码）

3. DIN-40050-9道路车辆IP防护等级

4. ISO-20653-2013 道路车辆.防护等级(IP-编码).电子设备对外来物体、水和通道的防护

5. QC/T 417.1-2016车用电线束插接器 第1部分定义，试验方法和一般性能要求

6. TOYOTA ENGINERING STANDARD TSC1000G （Test methods for termina1 and connectors 1ow tension cab1es for automobiles）标准第6.2.7与6.2.8条款

二、汽车电池组PACK防水试验设备清单配置

三、汽车电池组PACK防水试验设备技术要求、试验参数


3.1 储水箱

1. 使用304不锈钢材料和保温材料的复合材料；储水箱具有保温功能；
2. 储水量：满足一次完整的IPX9试验所需的80℃高温循环用水量（根据最大样品尺寸2m×3.5m×1.5m计算最大用水量）；
3. 有水位检测装置；
4. 具有低水位报警和自动补水功能；
5. 具有高水位溢流功能和补水切断功能；
6. 箱体应该有箱盖，不能是开放式结构。

3.2 水加热装置

1. 加热温度：水温加热范围：室温~80℃（加热温度可调节），温度偏差为±5℃；
2. 水箱内要布置多个温度检测点，加热时应保证水箱内各处水温之间的温差小于5℃。从而实现试验水自动维持在指定温度。
3. 试验中，储水箱水温波动度小于5℃，且水箱内各处水温之间的温差小于5℃；
4. 从室温加热至80℃的试验准备时间≤4小时；
5. 具备预加热功能，能提前预约加热时间；
6. 具有加热器防干烧，报警和停止加热功能。

3.3 高温水加压装置

1. 喷嘴压力：能对喷嘴压力进行调节，能一直显示喷嘴水压，误差为：±0.25MPa；
2. 喷嘴流量：能对喷嘴流量进行调节，能一直显示喷嘴流量，误差为：±0.5L/min；
3. 水泵：选择高温高压水泵：如意大利lNTEPPUMP(英特)、意大利HAWK(霍克)、瑞士BIER等同档次品牌；该水泵可以在;水温（80±5）℃下能长时间使用；
4. *喷嘴水射流冲击力（流量，压力，均可调）：符合GB/T 4208-2017中图10的要求：当喷嘴以15L/min的流量喷射到距离喷嘴150mm的2mm×30mm规格的长条上的冲击力为0.9N~1.2N。

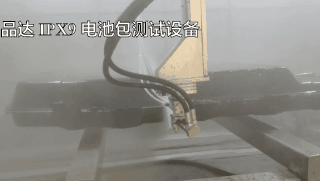

3.4 喷射系统
由喷嘴、管路、移动机构构成；管路负责将高温高压的水运送到各个喷嘴，喷嘴负责将高温高压的水进行喷射，移动机构负责轨迹移动完成指定路径的喷射；

1. 喷射受水面：样品外壳整个表面（上表面、下表面、前后两个侧面、左右两个侧面）；
2. 可设置喷射起始位置、喷射行走长度、行走时间；
3. 喷射角度：尽可能垂直于受水面；
4. 喷嘴尺寸：符合GB/T 4208-2017中图7、8、9的尺寸；
5. 喷嘴距受水面距离：175mm,距离偏差±10mm；
6. 根据样品大小，喷嘴距离受水面的距离可调节（备注：样品尺寸：2m×3m×1m～0.25m×0.25m×0.25m）；
7. 单位面积的喷射时间可调节；
8. 喷嘴可手动或者自动单独闭合和开启；
9. 设备自身含喷头移动机构、内部电路、水路等部件满足IPX9防水要求；
10. 样品外壳整个表面能够被均匀喷射。
