VW80000蒸汽射流清洗试验箱

试 验 目 的

l 这项试验是模拟部件在汽车清洗时对水的负荷。

l 这项试验是为了保证部件在高压射流清洗 / 蒸汽射流清洗情况下的功能稳定性。

l 应用背景：自然界水（雨水、海水、河水等）对产品和材料的破坏，每年造成难以估计的经济损失。所造成的损害主要包括腐蚀、褪色、变形、强度下降、膨胀、发霉等，特别是电器产品因雨水造成短路而极易酿成火灾。因此针对特定的产品或材料进行外壳防护水试验是必不可少的一道关键程序。一般应用领域：汽车配件及其他电子电工产品。

l 这项试验按照 ISO 20653-2013 并采用下面的参数实施：

VW80000蒸汽射流清洗试验箱：详 细 参 数

VW80000蒸汽射流清洗试验箱：测试结果判定要求

l 必须按照 ISO 20653-2013 达到防护等级 IPX9K。

l 不得有水渗入。试件只有在按照试验流程图（第 7.2 章节）完成整个试验顺序之后才允许打开。

l 在试验之前、期间和之后的试件功能必须完好，且所有参数必须处在技术要求范围之内。

l 通过按照第 5.5 章节对参数进行不间断的监控和参数检测（小）进行验证。

VW80000蒸汽射流清洗试验箱：参 考 标 准

1. VW80000：2009-10 3.5 吨以下汽车电气和电子部件试验项目标准）

2. VW80106-2008 汽车上电气和电子部件一般试验条件

3. GB/T 4208-2017 外壳防护等级(IP 代码)

4. IEC 60529-2013 外壳防护等级（IP 代码）

5. ISO 20653-2013 道路车辆--防护等级(IP 代号)--针对异物、水及接触的电气设备防护

6. DIN 40050-9-1993 道路车辆.防护等级(IP 代码).防外来物.水和接触物.电器设备

7. ISO16750-1-2006 道路车辆 电气及电子设备的环境条件和试验(一般规定)

8. GMW 3172（2007）车辆环境、可靠性和性能一般要求

9. QC/T 417.1（2001）车用电线束插接器第 1 部分

VW80000蒸汽射流清洗试验箱：设 备 特 点

1. 适用于进行产品的IPX9K、IPX9防水等级测试。
2. 外壳由不锈钢加工而成，美观耐用。
3. 内箱及转台全部采用SUS304#不锈钢板制造，确保长时间使用不生锈。
4. 箱式结构；自带水箱，循环用水；储水箱内装有水位浮球阀，自动控制进水，并有低水位报警检测，有效防止水泵缺水干转而损坏。
5. 门上有透明观察窗（钢化玻璃材质），箱内安装有LED照明灯，方便观察内部测试情况。

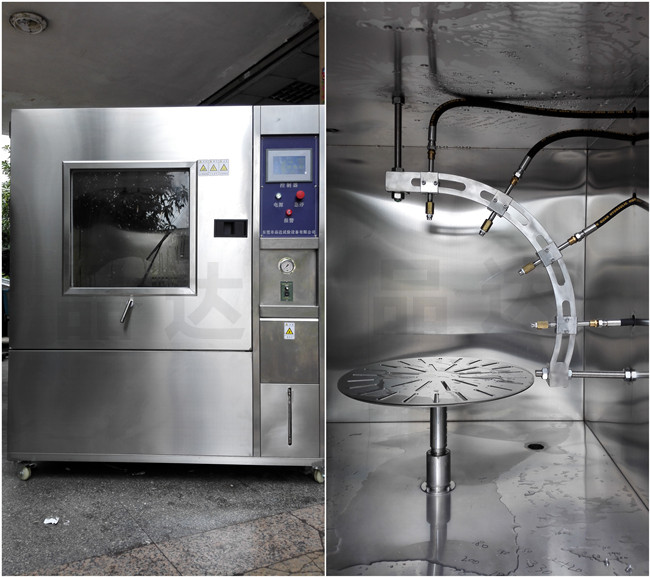

6. 箱内右侧垂直90°内均布4个扇形喷嘴，严格依据标准设计制造：
7. 喷水流量、压力以及温度均可在触控屏上设定。
8. 转台驱动：使用国产步进电机，速度及角度可在触控屏上设定（可调），在标准范围内无级可调。
9. 本试验箱采用原装意大利进口水泵，耐高温高压，可长期使用，性能稳定。
10. 测试时间可在触控屏上设定，设定范围为：0-999min(可调)。
11. 核心控制系统采用西门子7寸触摸屏+西门子PLC，电器元件采用如LS、欧姆龙等进口品牌，接线工艺符合国家标准要求，电板布局合理，接线牢固，标示清楚。
12. 可根据客户要求，增加通讯功能，与电脑联机，打印测试数据。
