品达防水试验设备根据GB/T-4208-2017、DIN-40050-9、IEC-60529-2013、ISO-20653-2013《外壳防护等级（IP代码）》设计制造，针对第二位特征数字为IPX1~IPX7的防水试验。本设备制造样式，可分为“箱体式”和“大型试验装置”
|

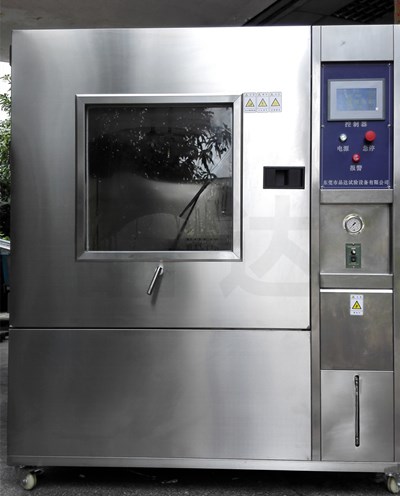

防水试验箱样式参照 |

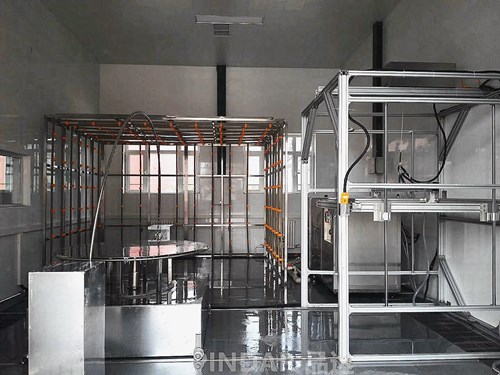

防水试验装置样式参照 |
|
|
|
注：ipx7为单独的水箱
1，概述：
|
设备型号 |
MAX-IPX1~IPX7 |
|
内箱容积 |
1，箱体式尺寸：D1000 × W1000 × H1000 mm；1.0m3 2，步入式试验装置：依实物尺寸大小定制 |
|
试验等级 |
IPX1、IPX2、IPX3、IPX4、IPX5、IPX6、IPX7 |
2，IPX1/IPX2滴水试验
|
试验项目 |
IPX1 |
IPX2 |
|
试验时间 |
10min，或自定义 |
4个方位每个2.5min，或自定义 受测物倾斜15° |
|
滴水量 |
1.0+0.50/min |
3.0+0.50/min |
3，IPX3/IPX4溅水试验
|
摆管半径 R/mm |
IPX3 |
IPX4 |
||
|
开孔数 |
水流量(L/min) |
开孔数 |
水流量(L/min) |
|
|
200 |
8 |
0.56 |
12 |
0.84 |
|
400 |
16 |
1.1 |
25 |
1.8 |
|
600 |
25 |
1.8 |
37 |
2.6 |
|
800 |
33 |
2.3 |
50 |
3.5 |
|
1000 |
41 |
2.9 |
62 |
4.3 |
|
1200 |
50 |
3.5 |
75 |
5.3 |
|
1400 |
58 |
4.1 |
87 |
6.1 |
|
1600 |
67 |
4.7 |
100 |
7.0 |
|
流量计量 |
N × 0.07 L/min，流量偏差±5 % |
|||
4，IPX5/IPX6喷水试验
|
试验项目 |
IPX5 |
IPX6 |
|
喷嘴内径 |
Φ6.3mm |
Φ12.5mm |
|
水流量 |
12.5L/min±5% |
100L/min±5% |
|
压力 |
约100kPa |
约100kPa |
5，IPX7浸水试验装置
|
内部尺寸 |
可依试样尺寸大小定制，如：1000mm × 1000mm × H1500mm |
|
试验要求 |
产品顶部离水面≥15cm；产品底部离水面≥100cm |
|
容器材质 |
SUS304不锈钢 |
|
观察水位刻度 |
0~1500mm 水位显示：刻度加水位管 |
|
提升机构 |
自动提升不锈钢吊篮 |
|
辅助台阶 |
2个阶梯高0.5米 |
|
试验时间 |
30min，或设置其它时间 |
|
水箱水位控制 |
不锈钢浮球，溢水孔配合 |
|
水源 |
去离子纯水或自来水 |
