IPX9防水检测设备

IPX9K防水检测设备

1. IPX9K整备

序号	货物名称	数量
1	IPX9检测设备（大型外壳尺寸≥250mm和小型外壳）	1套



汽车电池包防水试验装置

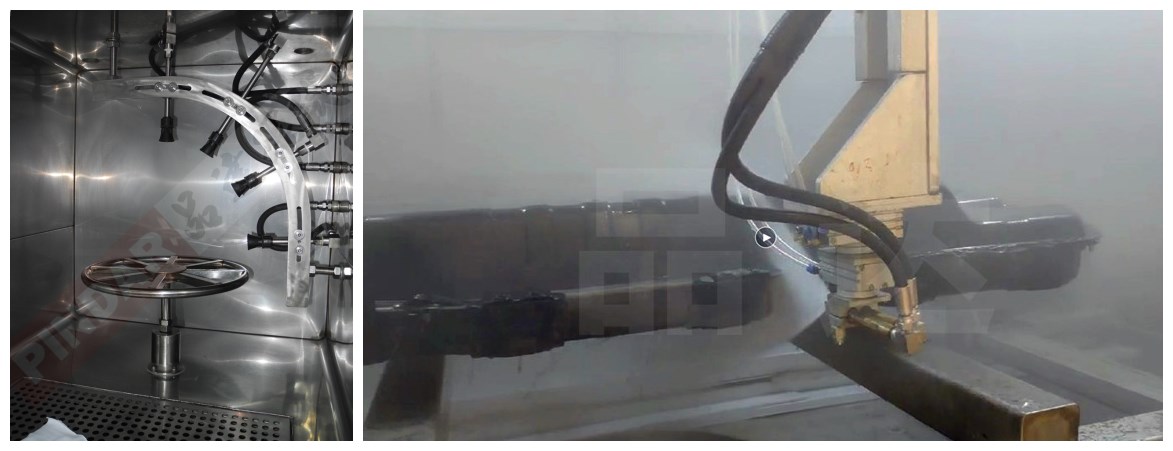

标准箱体IPX9内箱， 和大尺寸试样电池包IPX9试验装置



2．IPX9检测设备用途说明

上述设备将用于:

“ISO-20653-2013”、“DIN-40050-9”中IPX9K的测试；

“GB/T 4208-2017”、“IEC-60529-2013”中IPX9的测试。

以及参考“IPX9K”、“IPX9”试验方法的各行业的相应标准。



3．试验项目

小型外壳（最大尺寸不超过250mm）IPX9测试；

大型外壳（最大尺寸大于或等于250mm）IPX9测试。



4. 系统（设备）配置

序号	名称	数量	备注
1	样品试验台	1套	用于防水试验样品的安装放置。
2	储水槽(供水装置)	1套	可用于试验用水的储存、并将试验用水加热到指定温度，然后将加热到指定温度的水加压到喷嘴。
3	喷淋系统	1套	由喷嘴和管路组成。
4	整机系统	1套	控制部件、人机界面、实时监控；用于控制设备水槽加热、温度监控；用于控制喷嘴流量和水压，流量和水压监控；用于控制设备实现喷嘴对样品全表面的喷淋；可以手动控制、也可以自动控制；可以显示当前的试验步骤、水压、水温、流量等。
5	照明系统	1套	用于测试照明。
6	设备输入线	1套	设备输入线到供电电源的距离：8～10m。
7	其他辅助设备、设施		按试验系统要求进行配置。



5．系统（设备）技术要求及主要规格参数

5.1 设备主要参数

5.1.1 样品试验台：

• 允许样品最大重量：100kg；
• 样品的安装和拆卸应方便。



5.1.2 储水槽（供水装置）：

• 加热温度：常温~80℃，温度偏差为±5℃；
• 喷嘴水射流冲击力：符合GB/T 4208-2017中图10的要求：当喷嘴以15L/min的流量喷射到距离喷嘴150mm的2mm×30mm规格的长条上的冲击力为0.9N~1.2N；
• 喷水压力：能一直显示喷嘴水压；
• 水泵：优先选择知名高温高压水泵。



5.1.3 喷淋系统：

• 受水面：样品外壳整个表面；
• 喷射角度：尽可能垂直于受水面；
• 喷嘴尺寸：符合GB/T 4208-2017中图7、8、9的尺寸；
• 喷嘴距受水面距离：175mm,距离偏差±25mm；
• 喷射流量：15L/min,误差为：±1L/min；



5.1.4 整机系统：

• 控制部件：优先选择国际知名品牌如西门子、海德汉、NI等；
• 人机界面：图形化、可视化；
• 控制功能：可以对设备启停、照明、水温、水泵进行控制，可以对喷嘴的角度、喷嘴距外壳表面的距离进行控制，可以控制设备实现喷嘴对样品外壳全表面的喷淋；
• 显示功能：可以显示设备的运行状态、水温、流量、压力、喷嘴的轨迹；
• 系统具有自动测试和手动测试两种模式，自动模式允许长时间无人值守并可靠动态运行；



5.1.5 照明系统：

• 照明方式：氙灯照明；



5.2 水循环要求：

• 循环方式：喷淋后的水，净化后能够被收集起来，然后手动将净化后的水送回水槽中；



5.3 材料要求：

• 水路：使用304不锈钢管和耐老化、耐磨损软管；
• 试验设备：使用304不锈钢和钢化玻璃构成，要求设备外箱用钢化玻璃组成，能从墙壁外看清设备内样品的情况。



5.4 样品进入要求：

• 样品入口：使用双开门设计，可从设备内部开门；
• 样品入口尺寸：按需定制；
• *样品进入和取出方便。



5.5 安全报警功能要求：

• 急停功能，和水压超压报警和水温超温报警功能
• 漏电保护，使用质量不合格发热丝或加湿管都足以导致触电事故。
• 异常保护，当设备的某项指标运行异常，设备自动提示报警原因及解决办法，同
• 时暂停设备运行，等待维修人员解决问题后方可运行。



6. 工作条件（设备使用环境）

6.1 设备使用环境温度：0℃～40℃；

6.2 设备使用环境湿度：20%～90%（RH非冷凝）；

6.3 电源电压：380V±10%三相四线制或三相五线制；

6.4 电源频率：50Hz±2%；



7. 系统（设备）总体要求

7.1 卖方提供的设备需符合中华人民共和国法定计量单位及国际通用规范。

7.2 卖方根据买方提供的功能要求进行匹配，提出实验室布置、土建、水电气供给等实验室要求，协同买方完成实验室设计。

5.3 卖方在报价文件中提供的设备清单及系统配置必需包括试验所需的全部设备和组件。这些设备和组件对完成试验来说是充分和足够的。

7.4 卖方提供的设备应成熟可靠、便于安装、调试和维修，并优先选择成熟的技术和成熟的设备。

7.5 卖方提供的设备必须是全新、未使用过的，且质量合格、无任何损坏。

7.6 卖方应对设备的定期维护检查做出承诺，对费用的计算方法做出规定；在签订采购合同时应同时签订设备维护合同。

7.7 本技术要求未提到的有关部件及其精度，应满足国家相关标准要求。
