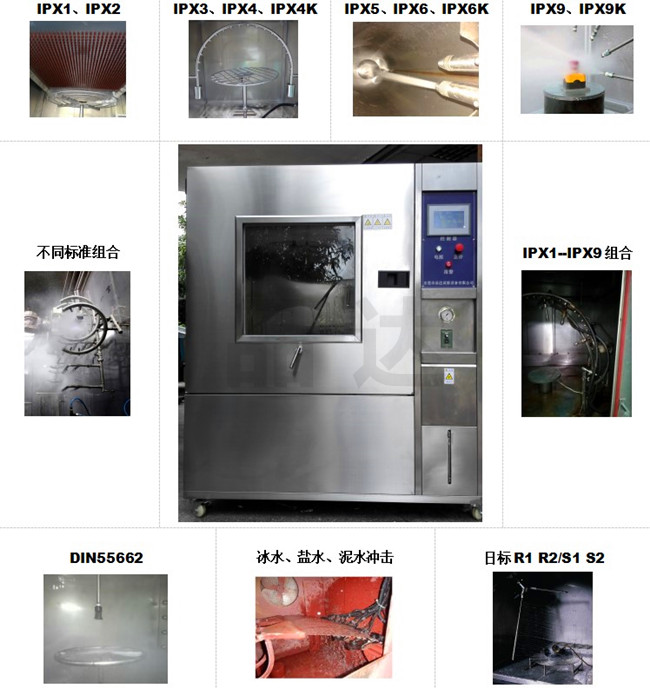

高压水冲击试验箱

设备名称

高压水冲击试验箱

设备型号

MAX-ST

内箱容积

D1000 × W1000 × H1000 mm

外箱尺寸

约D1250 × W1500 × H1950 mm

箱体板材

整机采用SUS304#精钢：内箱板厚2mm；外箱板厚1.0mm

低压冲水试验

• 部件压缩尺寸：8±1mm（此要求针对汽车橡胶密封件，压缩后做防水试验）
• 喷水流量：8L/min
• 喷水压力：2~5 bar
• 喷水角度：喷嘴角度：水平面夹角0°～90°可手动调整，配备铝合金1/4圆固定喷嘴。
• 喷头距离试样：400/500mm
• 水温：常温去离子纯水
• 试验时间：1h，可设置
• 喷嘴移动方式：X划叉移动喷水

高压冲水试验

• 部件压缩尺寸：8±1mm（此要求针对汽车橡胶密封件，压缩后做防水试验）
• 喷水流量：依喷头内径大小而定
• 喷水压力： 10 MPa（压力可调）
• 喷嘴角度：水平面夹角0°～　90°可手动调整，配备铝合金1/4圆固定喷嘴。
• 喷头距离试样：400/500mm
• 水温：常温～90℃去离子纯水
• 试验时间：10s，可设置
• 喷嘴移动方式：X划叉移动喷水

喷水距离

垂直高度400/500mm，水平距离400/500mm

控制系统

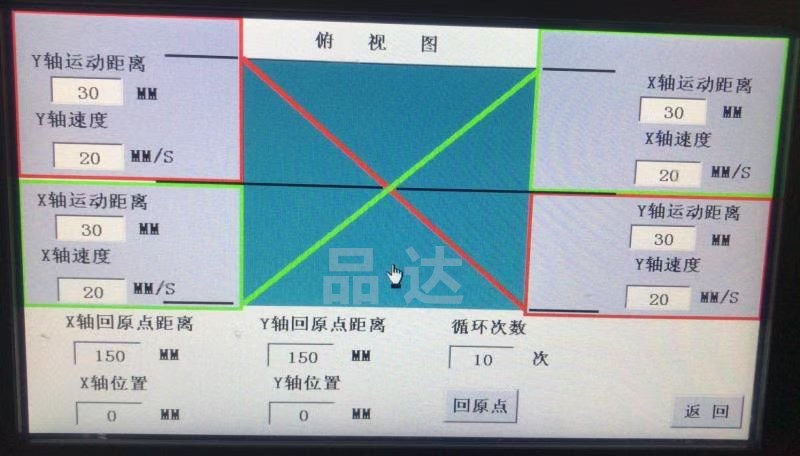

• 采用MGCE触摸屏和PLC及步进闭环控制系统
• 水泵流量控制：采用变频器调速
• 触摸屏：MGCE  7寸 真彩
