品达IPX6K汽车电机强冲水试验箱针对汽车电机试样进行测试，可依电机尺寸大小定制箱体尺寸，或按试验室样式制造。品达IPX6K汽车电机强冲水试验箱符合GB-4208、DIN-40050、IEC-60529、ISO-20653等标准。
1. IPX6K强冲水试验参数
|
试验项目 |
|
|
IPX6K |
|
喷嘴内径 |
|
|
Φ6.3mm |
|
水流量 |
|
|
75L/min±5% |
|
压力 |
|
|
约1000kPa |
|
喷头数量 |
|
|
1支/4支 |
|
喷射间距 |
受测试样离喷头2.5�9�13.0米； 喷头有专用支架固定. |
||
|
喷头连接方式 |
螺纹连接，与水管采用活套连接，操作简单方便 |
||
|
喷头支架 |
喷头固定在支架上，高1000～1500mm可调。 |
||
|
喷头材料 |
304不锈钢 |
||
|
喷头连接软管 |
带不锈钢丝进口透明软管 |
||
|
试验时间 |
1min/m2，至少3min |
||
|
试验载台 |
转速3~5 r.p.m，转速可调； |
||
|

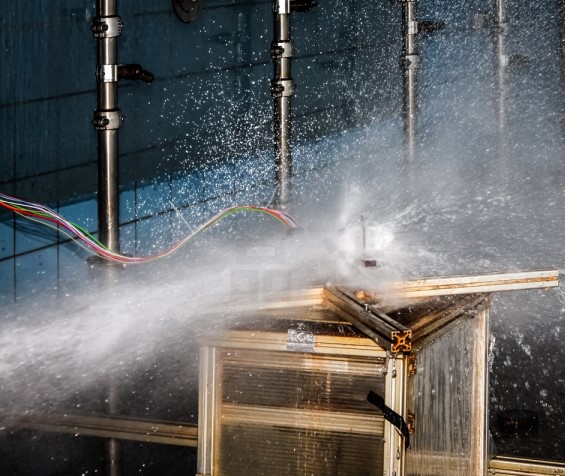

IPX5 IPX6喷水样式供参考 |
|||
2. IPX6K强冲水试验其它参数
|
通用转盘系统 |
l 转盘直径：约400mm l 转盘转速：3~5转/分钟，可调。 l 载台承重：≤15kg（或指定重量），样品固定可用扎带、钳类工具、或是客户自行定制夹具。 l 转盘材料：304不锈钢，激光切割而成，客户受测品可由定制夹具固定，或扎带绑定。 l 带电测试：配防水插座（选配） l 转盘高度：可调节高度，调节机构为螺杆原理。 l 转盘材料：304不锈钢 l 转盘动力系统：东元电机+减速系统+变频器 |
|
控制系统 |
l 采用“MGCS触摸屏”和“信捷PLC”及步进闭环控制系统 l 水泵流量控制：采用变频器调速 |
|
电源 |
l 安装功率：约5.5kW·h l AC380V三相R、S、T、N +保护接地 l 电压允许波动范围：5% l 频率允许波动范围：（50±0.5）Hz l TN-S方式供电或TT方式供电 l 保护地线接地电阻小于4Ω l 用户为安装现场的设备配置相应容量的空气或动力开关，且此开关只独立控制本设备使用。 |
