| 摆管半径 R/mm |
IPX4K | |||||
| 开孔数 | 水流量(L/min) | |||||
| 800 | 50 | 30 | ||||
| 摆管摆幅 | AT±180° | |||||
| 压力 | 约400Kpa | |||||
| 针嘴孔径 | Φ0.8mm | |||||
| 流量计算 | 开孔数*0.6L/min 水流量可调节 |
|||||
| 流量偏差 | ±5 % | |||||
| 试验载台 | 转速3~5 r.p.m，转速可调； | |||||
| 试验用水 | 用户自行按试验要求配制的盐水 | |||||
| 水温 | 35℃ 短时间喷水试验，水温偏差±5℃ 长时间喷水试验，参照贵方最长喷水时间24小时，水温偏差会大于±5℃ |
|||||
| 摆幅偏差 | 允许偏差20° | |||||
| 摆管内径 | Φ16mm | |||||
| 摆管材料 | SUS316#耐腐蚀不锈钢工业管 | |||||
| 机架材料 | SUS316#耐腐蚀不锈钢，40 × 80mm、厚2mm | |||||
| 箱体结构 | 箱体外部用SUS304#不锈钢，内部用钢化玻璃、玻璃钢拼接，以避免盐水腐蚀。 | |||||

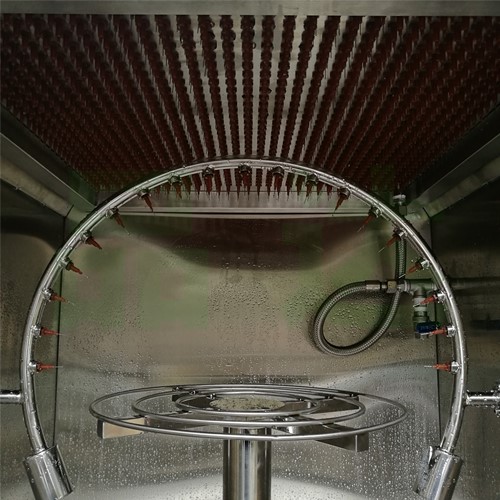

| 摆管半径 选型 |
依试验要求：试样DUT需置于半环中，加上喷水间距等参数，选用标准半径800mm的摆管。
 |
|||||
| 通用转盘系统 | l 转盘直径：400mm l 转盘转速：3~5转/分钟，可调。 l 载台承重：≤35kg（或指定重量），样品固定可用扎带、钳类工具、或是客户自行定制夹具。 l 转盘材料：316不锈钢，激光切割而成，客户受测品可由定制夹具固定，或扎带绑定。 l 带电测试：配防水插座（选配） l 转盘高度：可调节高度，调节机构为螺杆原理。 l 转盘动力系统：东元电机+减速系统+变频器 |
| 控制系统 | l 采用西门子触摸屏和PLC及步进闭环控制系统 l 水泵流量控制：采用变频器调速 l 触摸屏：西门子 7寸 真彩 |
| 电源 | l 安装功率：约8.5 kW·h l AC380V三相R、S、T、N +保护接地 l 电压允许波动范围：5% l 频率允许波动范围：（50±0.5）Hz l TN-S方式供电或TT方式供电 l 保护地线接地电阻小于4Ω l 用户为安装现场的设备配置相应容量的空气或动力开关，且此开关只独立控制本设备使用。 |
