表1 JISD0203标准防水试验等级
| 试验种类 | 符号 | 试验目的 |
| 湿气试验 | M1 | 调查部件对于湿气的功能 |
| M2 | 调查部件在高温、潮湿环境中的功能 | |
| 散水试验 | R1 | 调查接触水滴的部件的功能 |
| R2 | 调查间接地遭受风雨或水花的部件的功能 | |
| 喷水试验 | S1 | 调查直接遭受风雨或水花的部件的功能 |
| S2 | 调查部件在强烈的淋水状态中的功能 | |
| 浸水试验 | D1 | 调查临时性浸水部件的功能 |
| D2 | 调查经常浸水部件或要求完全防水部件的功能 | |
| D3 | 调查特殊用途防水部件的功能 |
M1类测试使用温度为32℃的水按1.5RPM的转速让试样在水平轴周围旋转，试验共进行8小时。
M2类测试使用温度为60℃的水进行1小时测试。
R1类测试使用常温水在0.01MPa的水压下以1.9L//min的流量测试10min。
R2类测试使用常温水在0.03MPa的水压下以3.2L//min的流量测试10min。
S1和S2类测试直管上布置40个直径为1.2mm的喷头，分别以0.1MPa和0.3MPa的水压，24.5L/min和39.2L/min的流量进行30min和1h的喷淋。
D1、D2和D3浸水试验区别在于水温、浸水时间和样品浸入位置不同：D1类使用常温水浸到样品上表面5min（水温要比试样温度低10℃以上）；D2类使用30℃水浸到样品上表面以上100mm处保持10min；D3类使用50℃水浸到样品上表面以上100mm处保持10min。

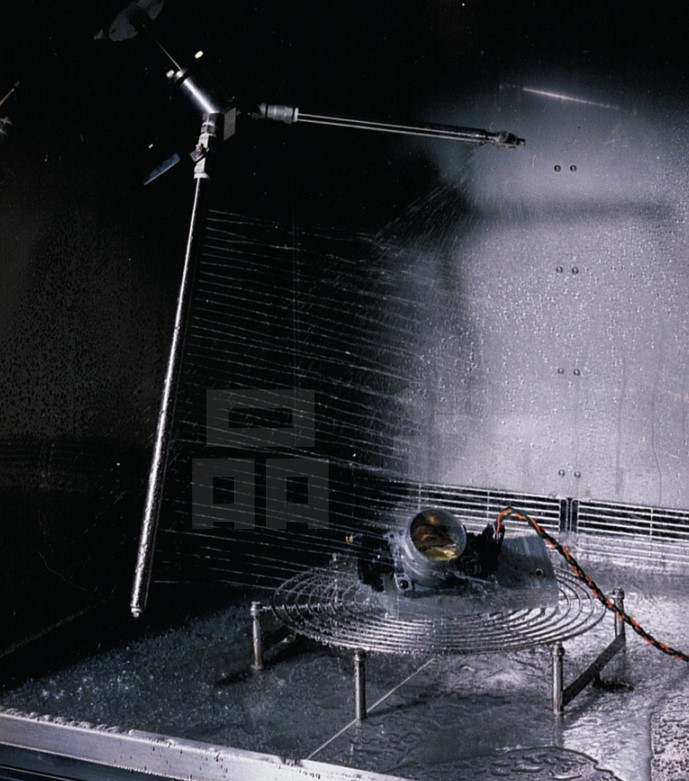

R1，R2，S1，S2样品安装位置，转盘以及水管旋转速度见图4。
机动车零部件产品防水试验设备选型要求
综合国内汽车零部件标准测试要求，可以选择单一功能的试验箱或者集几种功能于一体的综合试验装置。在一台箱式综合试验装置实现要考虑以下问题：
GB/T 10485-1989和日本JIS D0203标准中R1，R2，S1，S2测试要求合并做成一套。控制方面严格按照标准要求就可满足需要；

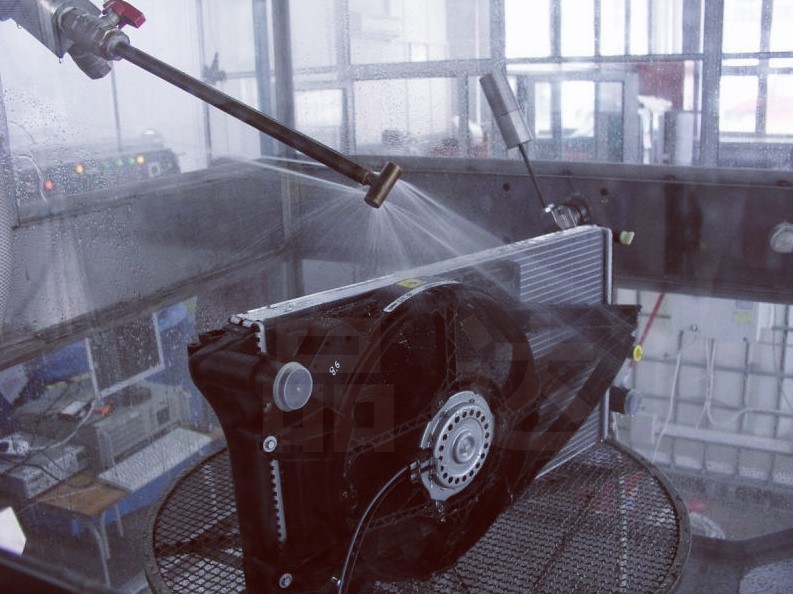

IPX3，IPX4，IPX4K本身可以用一套摆管实现（图5），喷水孔直径0.4mm用于IPX3和IPX4，0.8mm用于IPX4K，摆管根据样品尺寸选择200mm，400mm，600mm，800mm；转台转速控制在1~3RPM可调
