IP69K防尘防水试验箱根据GB-4208、DIN-40050、IEC-60529、ISO-20653《外壳防护等级（IP代码）》设计制造，主要适用于电工电子、室外照明灯具、家用电器、通讯产品、信号装置及汽车灯具等电气产品做外壳防护等级测试进行：第一位特征数字为IP6X和IP6K的防尘试验；第二位特征数字为IPX9和IPX9K的防水试验。如果需做“ISO 20653-2013、DIN 40050-9:1993道路车辆IP防护等级”中的带风速试验的“流尘、吹尘”试验，请告之。

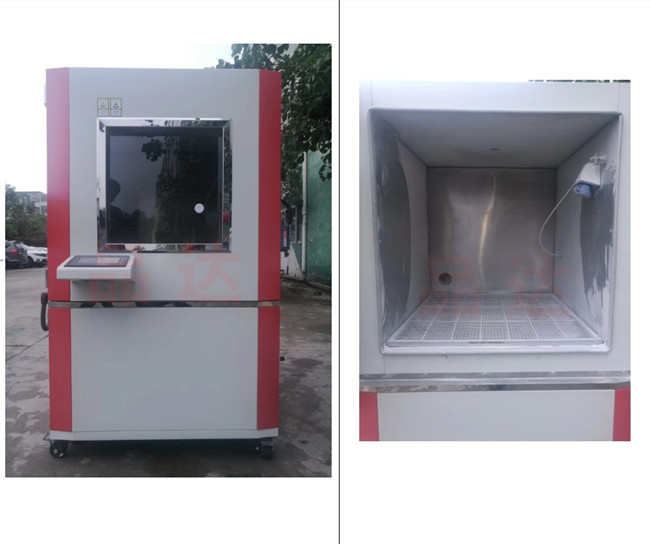

IP69K：第一位特征数字“6”防尘试验参数
|
设备名称 |
防尘试验箱 |
|
|
设备型号 |
MAX-IP5K IP6K |
|
|
箱体 |
容积 |
1m3 |
|
内箱 |
H1000 × W1000 × D1000mm |
|
|
外形 |
H1900 × W1500 × D1250mm |
|
|
试验温度 |
常温~40℃ （粉尘除湿,不做精准控制！） |
|
|
气流速度 |
≤ 2m/s |
|
|
粉尘要求 |
2～4kg/m³ 粉尘使用次数≤20次 筛网线径50um，线间标称间距75um |
|
|
控制系统 |
振击时间：1S-999H可调 运行方式：程序方式、定值方式； 控制系统：嵌入式大屏液晶触摸屏 |
|
|
IP6X / IP6K 气压差项目 |
IP6X/IP6K试验时为单个产品试验 抽气量：80倍试样外壳容积 抽气速度：每小时40～60倍试样外壳容积 压力差：≤ 2kPa（20mbar） 试验时间：2h |
|

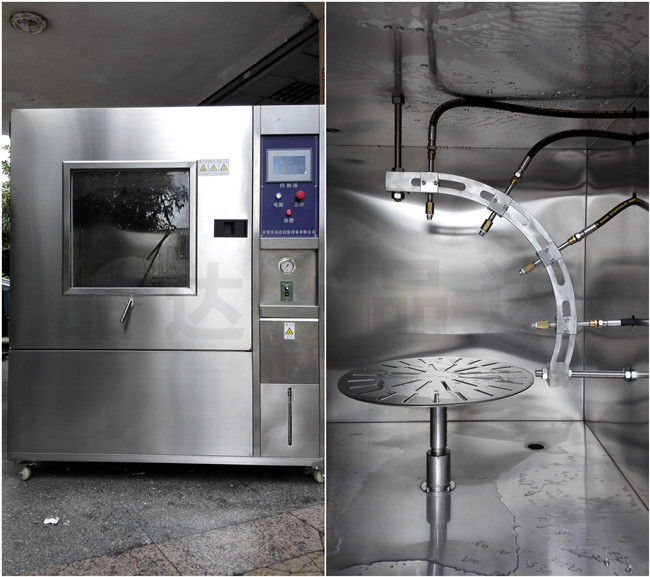

IP69K：第二个特征数字“9”防水试验参数
|
设备名称 |
防水试验箱 |
|
|
设备型号 |
MAX-IPX9 IPX9K |
|
|
箱体 |
容积 |
1m3 |
|
内箱 |
H1000 × W1000 × D1000mm |
|
|
外形 |
H1900 × W1500 × D1250mm |
|
|
水流量 |
15 ± 1L/min |
|
|
水压值 |
8~10MPa |
|
|
水温值 |
80±5℃ |
|
|
水冲击力值 |
0.9~1.2N |
|
|
试验时间 |
30s；时间可设定；4个角度共120s；喷射时间可调。 |
|
|
喷水环角度 |
0°，30°，60°，90° |
|
|
喷水孔数 |
4个 |
|
|
喷水距离 |
小型外壳试样：100mm～150mm 大型外壳试样：(175土25)mm |
|
|
喷水角度 |
喷水夹角约30° |
|
|
试样台转速 |
3～5rpm/min |
|
|
试样台承重 |
≤ 15kg，承重有特殊要求的请提出 |
|
|
试验用水 |
去离子纯水 |
|
IP69K 防尘防水试验箱安全保护装置：
a.无熔丝保护开关;
b.超温保护、缺水指示（设备自动停机）、附有声音警报提示，故障未排除时
无法启动设备；
c.水压过载保护；
d.水泵过载保护；
e.马达过电流保护
f.试验时打开箱门，设备自动停机
g.加热储水箱隔热保护；
h.控制器界面提示故障原因.
IP69K 防护等级试验箱设计制造满足标准：
[1]QC/T 413-2002汽车电气设备基本技术条件
[2]GB/T 4942.1-2001旋转电机外壳防护等级
[3]GB/T 4942.2-1993低压电器外壳防护等级
[4]ISO 16750.1-2006道路车辆电气及电子设备的环境条件和试验 第1部分:一般规定
[5]DIN 40050-9:1993 道路车辆IP防护等级 防外来物、防水和防接触电器装备
[6]ISO 20653-2013 Road vehicles Degrees of protection (IP-Code) Protection of electrical equipment against foreign objects, water and access
[7] QC/T 417.1-2001车用电线束插接器具第1部分 定义 试验方法和一般性能要求
[8] IEC 60529-2013 外壳防护等级(IPCODE)
[9] GB/T 4208-2017外壳防护等级(IP代码)
[10] GB/T 10485-1989 汽车及挂车外部照明和信号装置的基本环境试验
[11] JIS D 0203-1994 汽车部件的耐湿及耐水试验方法
[12] GB/T 10485-2007 道路车辆外部照明和光信号装置环境耐久性
[13] SAE J575-2006 总宽度小于2032mm的车辆用照明装置和部件的试验方法和装备
