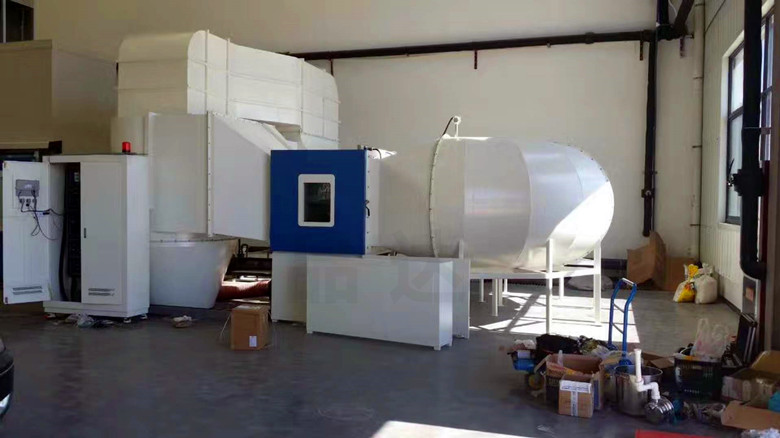

Lc1吹尘试验箱

Lc1吹尘试验箱技术参数

1. 依GB/T2423.37-2006“图6方法Lc1适用设备的基本布置图”设计制造
2. 试验项目：

吹尘参数	产品型号	MAX-Lc1
	产品名称	吹尘试验箱
	吹尘风速	5m/s
	吹尘浓度	10.0g/m³
	粉尘要求	本试验箱需用细尘，微粒尺寸2μm～75μm 品达公司可提供细尘。
气压差参数	压力值	≤2kPa(20mbar) 或 ≤5kPa(50mbar)
气压差参数	试验时间	≥2h
其它要求	电源条件	1) 安装功率：约9.5kW·h 2) AC380V三相R、S、T、N +保护接地用户为安装现场的设备配置相应容量的空气或动力开关，此开关为本设备专用。
其它要求		建议使用高品质滑石粉，滑石粉没有爆炸危险，但如果规定使用其它沙尘，应考虑以下事实：粉尘性可燃物质在空气中的浓度超过20g/m³会发生爆炸，另外，应采取防护措施避免吸入沙尘引起健康危害，包括：

Lc1吹尘试验箱设计原理：

设计一锥形漏斗，底部有粉尘收集口，在抽尘口处（右边）安装高压涡轮循环风机吸入口，将抽起来的粉尘送到内箱底部通过箱底到左边向上，再前处置箱内，从左边吹入粉尘尘到试验箱，粉尘要横向水平方向向右吹尘，从而开始循环周而复始。

材质
1. 内箱材质：SUS304不锈钢板
2. 外箱材质：不锈钢
3. 箱门上带有大型观察窗
4. 独特的风道设计，保证箱体产生浓度的层流气流
5. 基本结构：前处理箱、试验箱、吸尘口、集尘箱、循环吹尘装置、抽真空系统、尘储罐、流量阀、加热系统、倒流叶片、样品转盘、防护赛网、浓度计回尘管等组成。

Lc1吹尘试验箱安全保护装置

本试验箱满足国家电工安全标准，布线规范，各接线端口均有明确标注，无裸露。工作室与各电源绝对绝缘，安全可靠。完善的安全保护功能（如下）：

1. 安全可靠的接地保护装置；
2. 电源欠压、漏电、缺相保护；
3. 电机过载保护；
4. 鼓风电机过载保护；
5. 军标沙尘试验室系统有安全连锁装置。
6. 仪表超温保护功能

Lc1吹尘试验箱设备安装、使用环境要求：

1. 环境温度为5℃～25℃；
2. 相对湿度≤85%；
3. 大气压80kPa ~ 106kPa；
4. 地面平整、周围无强烈振动、无阳光直接照射或其他热源直接辐射；
5. 周围无强烈气流、无强烈电磁场影响、无易燃、易爆、腐蚀性物质和粉尘；
6. 本设备与周边物体最少应有60公分以上之上距离、周围需有适当的使用及维护空间。
