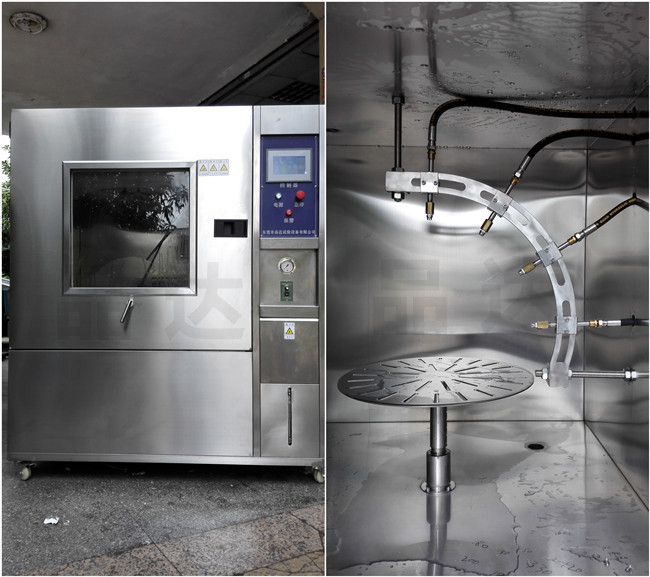

IPX9淋雨试验设备

IPX9淋雨试验设备





1) IPX9淋雨试验设备设备用途:

    本设备主要适用于大尺寸的试样做IPX9等级测试,淋水试验装置根据相应《外壳防护等级(IP代码)》设计制造,适用于电气产品进行第二位特征数字为“IPX9”的防水试验。主要参考标准如下:



  • GB/T 4208-2017 外壳防护等级(IP代码)
  • IEC 60529-2013 外壳防护等级(IP代码)
  • ISO 20653-2013  道路车辆--防护等级(IP代号)--针对异物、水及接触的电气设备防护
  • DIN 40050-9-1993 道路车辆.防护等级(IP代码).防外来物.水和接触物.电器设备






2) IPX9淋雨试验设备概述

设备名称

淋雨试验设备

设备型号

MAX-IPX9

试验等级

IPX9

装置构造

  • 试验室由各等级试验机构、控制箱、供水系统、蓄水箱和隔水房间组成(试验室房体、以及房体的隔水、排漏、热蒸汽抽排等部分由客户自备)。
  • 建议安装楼层为一楼,如果安装楼层在二楼或其他高层,请务必考虑到楼层每平米的承重。



3) IPX9淋雨试验设备参数:

水流量

15 ± 1L/min

水压值

8~10MPa

水温值

80 ± 5℃

水冲击力值

0.9~1.2N,此项目为选配项

扁状喷嘴

喷嘴按相应标准定制

手持式喷枪一支,可定制固定支架



试验时间

本设备针对大尺寸试样,改用手持式喷头,喷淋时间 1m2/min,最少不低于3min

喷水距离

试样尺寸大于或等于250mm,喷水距离应保持在175mm±25mm

试验用水

洁净自来水,水箱容积不小于320升,加热功率为20.0kW·h,水温加热到80℃时间约30分钟。

喷淋系统

意大利高压高温水泵、电机、高压高温水压表、高压高温电磁阀、高压高温电子流量计、高压高温液压管组成。



高温高压流量计

进口HAWK高温高压水泵、电机

管径

三分304不锈钢接头,耐高温,高压液压管。

注意事项



IPX9等级试验,操作员需穿防护服;

喷头反冲力比较大,找身体结实的人做试验。
