Rb冲水试验方法

Rb冲水试验方法



      冲水试验适用于在运输、贮存或使用期间可能遭受冲水的电工电子产品。这些水来源于大暴雨、风吹,大雨、洒水系统、车轮溅水、冲水或猛烈海浪。有关规范应详细说明电工电子产品是否必须在试验期间正常工作,还是仅能经受冲水条件而保持完好。在上述任何一种情况下,有关规范始终应规定可接受的性能容差。



Rb冲水试验方法,试验由以下三组方法构成:

试验Rb1.1:摆动管法;

试验Rb1.2:喷雾法;

试验Rb2:喷水法。



其中设备的防护要求应符合GB/T4208规定。

箱体式,适用于小尺寸的试样
开放式,适用于大尺寸的试样





Rb1.1:摆动管法

三种类型的管子可以使用,类型1和类型2的管子带有0.4mm直径的滴嘴,类型3的管子带有0.8mm直径的滴嘴.滴嘴中心间距为50mm,类型1管子滴嘴分布在垂直面两侧的60°圆弧上,类型2和类型3滴嘴分布在垂直面两侧的90°圆弧上。类型1管子应能向垂直面的任何一侧摆动60°角,类型2和类型3管子应能向垂直面的任何一侧摆动180°角.每个具有0.07L/min或0.6L/min平均流量的滴嘴的数目与总流量之间的关系由表1给出。合适的试验设备如图D.1所示。

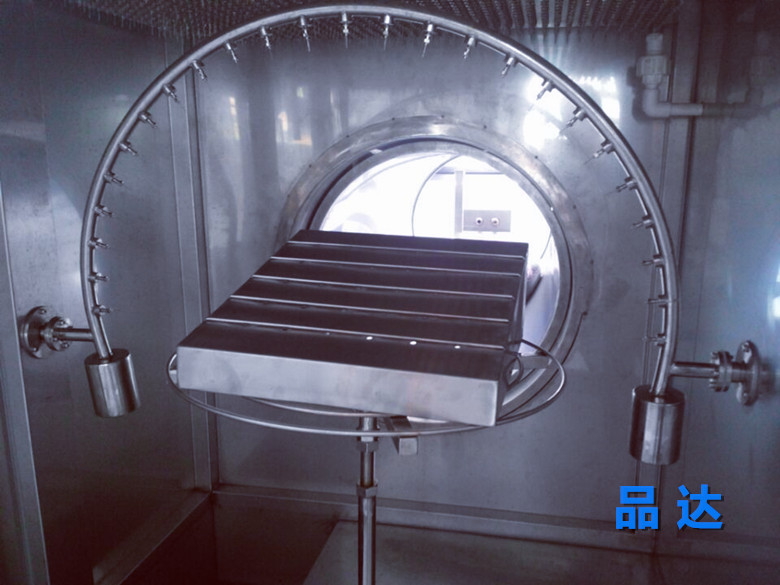

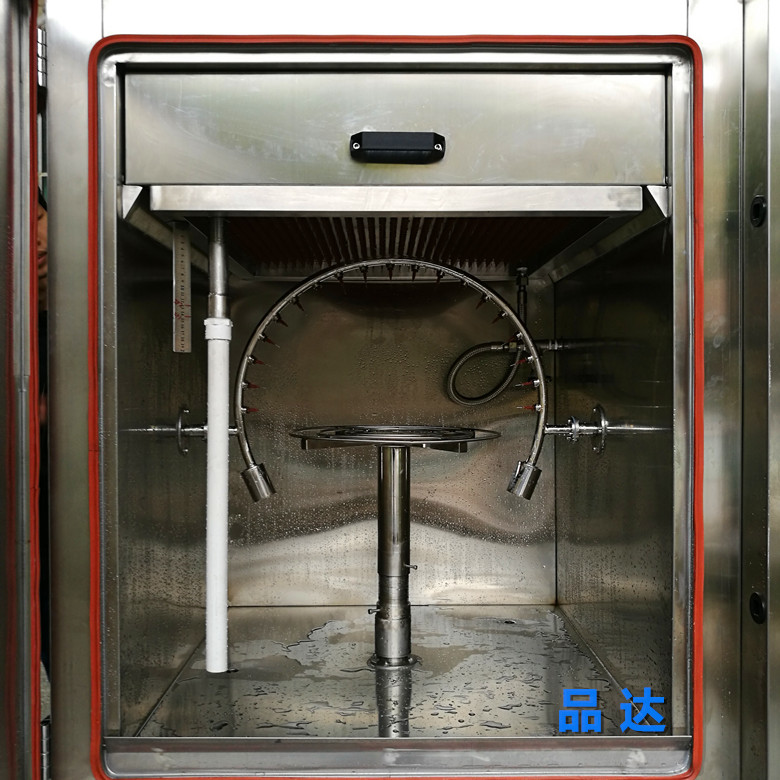

箱体式摆管法

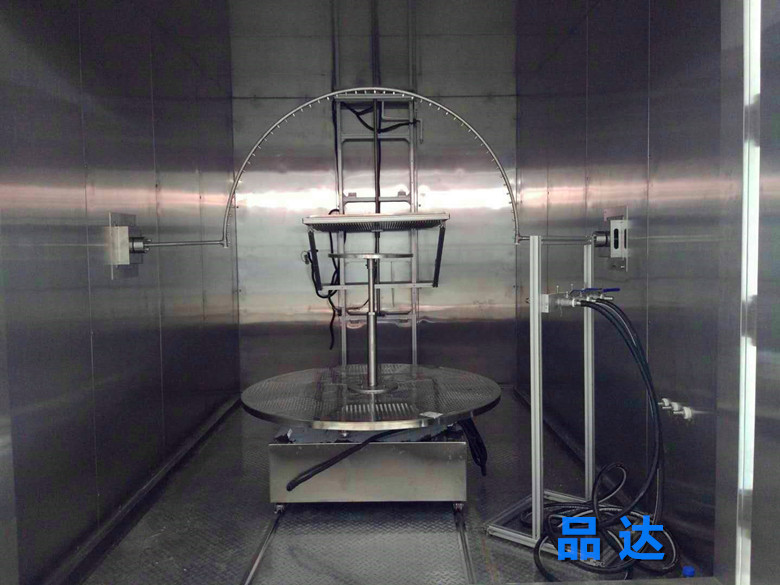

开放式摆管法

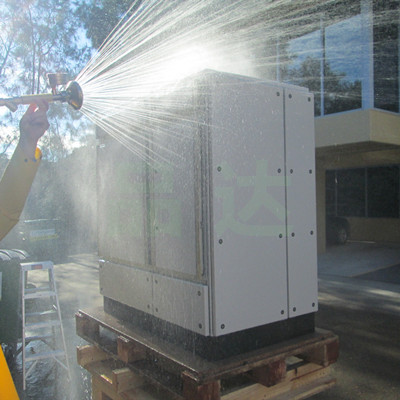

Rb1.2:喷雾法 (也称手持洒水器)

手持洒水器是由一个具有78°喷雾锥体的滴嘴和-一个能限制喷射锥体上部与水平或30°角的活动挡板组成。挡板可按规定转动,手持洒水器应有10(1士5%)L/min.
供水应能以稳定的流量供给至少10L/min的水量.试验用水应是清洁、优质的自来水,为了避免孔的堵塞,水应经过滤并可软化,水的详细特性由附录A给出。试验期间,水与试验情况下试件的温差不应超过5K,如果水温低于试件温度5K以上,则应对试件进行压力平衡。

试验项目

IPX3、IPX4

孔位及孔数

材质:活动挡板为铝,喷头为黄铜

Ø 0.5mm的孔121个

中间孔1个

里面2圈共“12 × 2”个孔,间距30°

外面4圈共“24 × 4”个孔,间距15°

外径

Ф102mm

球面直径

Ф75.5mm

孔径

Ø0.5mm

试验时间

1min/m2,至少5min

水流量

10L/min±5%

压力

约100kPa

等级切换

挡板遮挡喷头三分之一处,即为IPX3试验

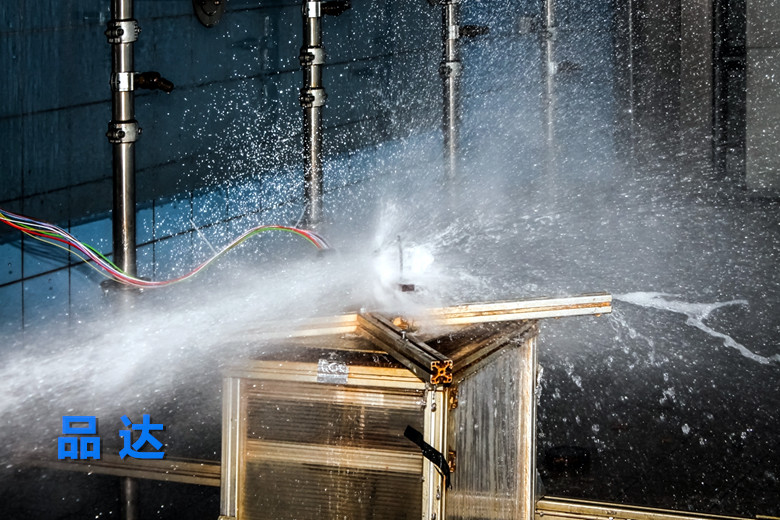

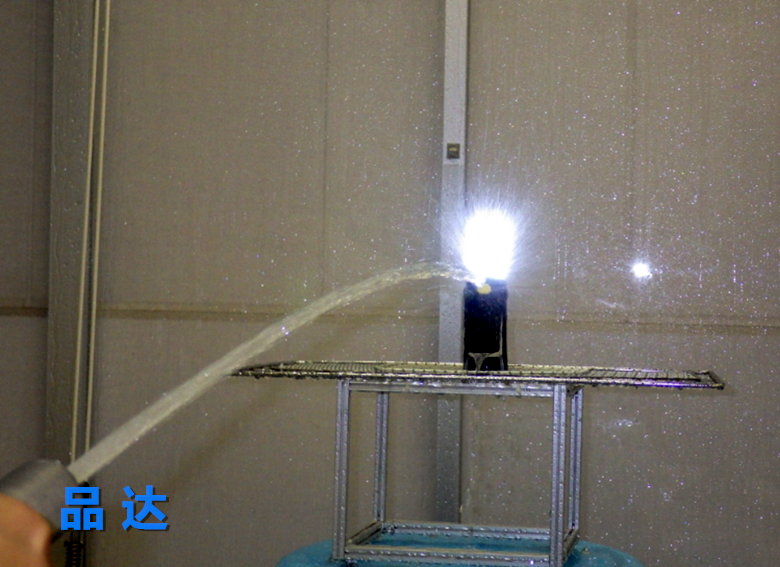

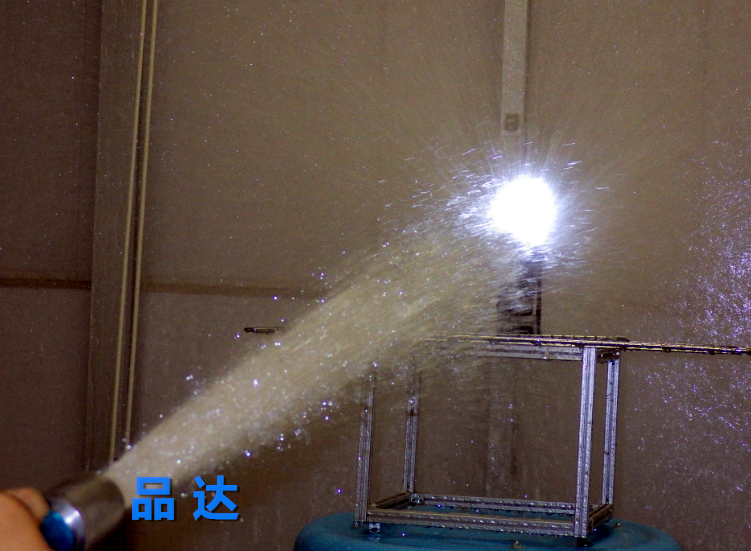

Rb2:喷水法

试件应安装在一个固定装置上,承受模拟车轮溅水或猛烈海浪的喷水。软管滴嘴应能喷出--股紧密的水柱,小滴嘴口径为6.3mm,大滴嘴口径为12.5mm,供水应是清洁优质的自来水,并能以至少100 L/min的流量输送,水压在这个流量下,水压力至少应为100kPa,即在使用小滴嘴时,水压可达1000kPa,试验期间,水与试验中试件的温差不应大于5K,如果水温低于试件温度5K以上,则应对试件进行压力平衡。



项目

说 明

6.3mm滴嘴

喷嘴内径:Ø 6.3mm

水流量:12.5 L/min ±5%

压力:约100kPa

喷头数量:1支

12.5mm滴嘴

喷嘴内径:Ø12.5mm

水流量:100 L/min ±5%

约100kPa

喷头数量:1支

6.3mm滴嘴

喷嘴内径:Ø6.3mm

水流量:75 L/min ±5%

压力:约1000kPa

喷头数量:1支

喷射间距

受测试样离喷头2.5�9�13.0米;

喷头有专用支架固定,可自由上下摆动喷水。
