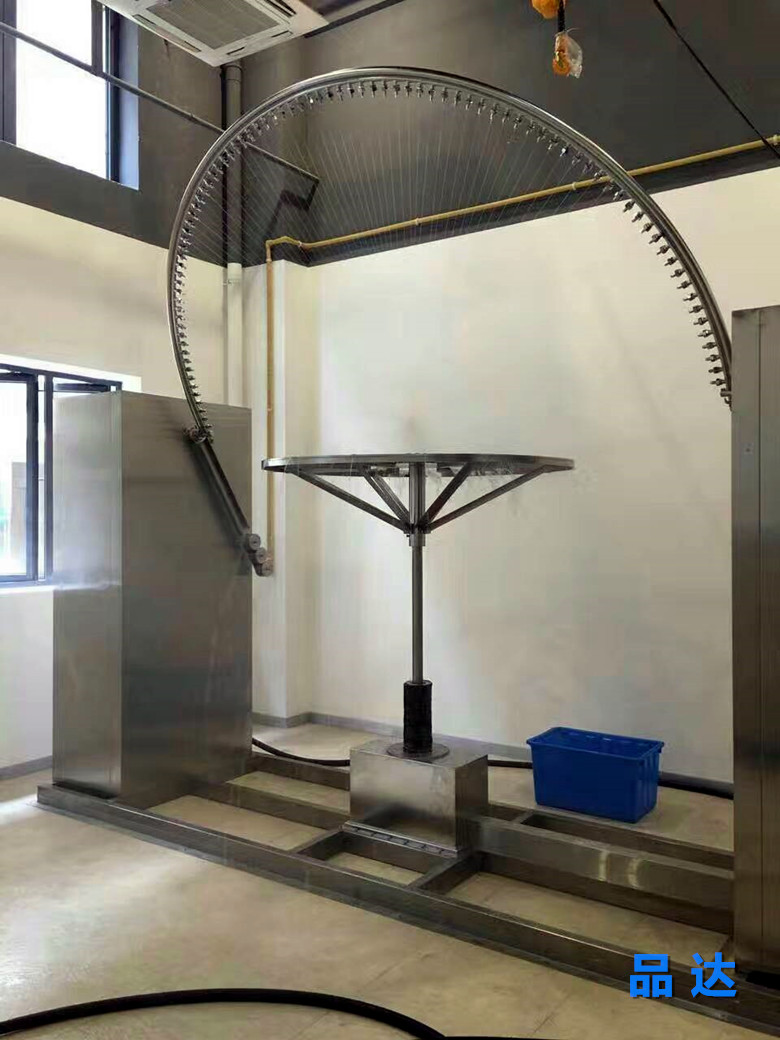

Rb1.1摆动管试验箱

      Rb1.1：摆动管法适用于在运输、贮存或使用期间可能遭受冲水的电工电子产品。这些水来源于大暴雨、风吹，大雨、洒水系统、车轮溅水、冲水或猛烈海浪。有关规范应详细说明电工电子产品是否必须在试验期间正常工作,还是仅能经受冲水条件而保持完好。在上述任何一种情况下,有关规范始终应规定可接受的性能容差。

试验Rb1.1：摆动管法

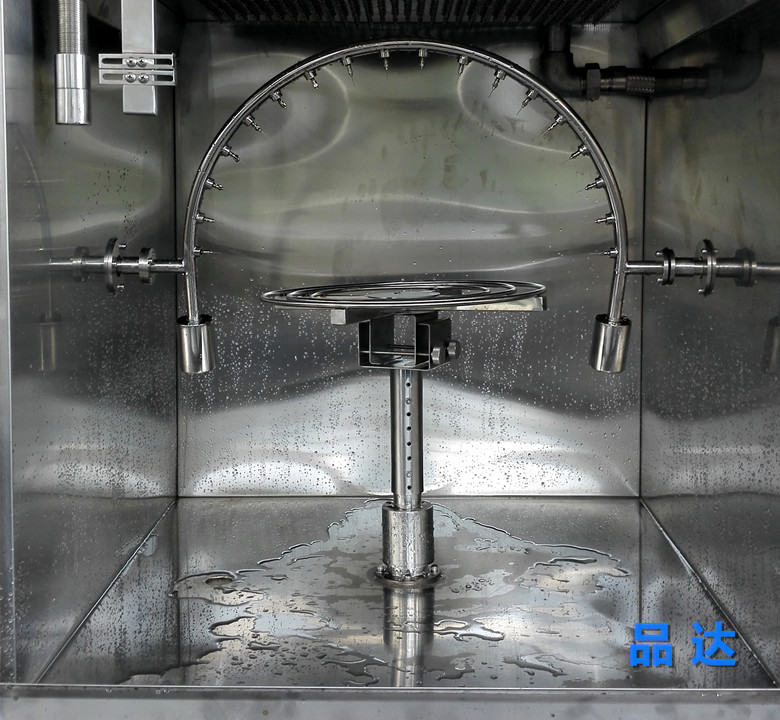

Rb1.1摆动管试验

三种类型的管子可以使用,类型1和类型2的管子带有0.4mm直径的滴嘴,类型3的管子带有0.8mm直径的滴嘴.滴嘴中心间距为50mm,类型1管子滴嘴分布在垂直面两侧的60°圆弧上,类型2和类型3滴嘴分布在垂直面两侧的90°圆弧上。类型1管子应能向垂直面的任何一侧摆动60°角,类型2和类型3管子应能向垂直面的任何一侧摆动180°角.每个具有0.07L/min或0.6L/min平均流量的滴嘴的数目与总流量之间的关系由表1给出。合适的试验设备如图D.1所示。
